صفحه نمایش LCD 7 اینچی MIPI TFT LCD 800 * 1280 نقطه

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW700071S0-CTP

جریان نور پس زمینه:

160 میلی آمپر

آی سی درایور LCM:

ILI9881C

منطقه فعال:

94.2 (H) * 150.72 (V

درجه لومن:

550cd/m2

تعداد پیکسل ها:

800*3RGB(H)X1280(V)

تعداد پین های Lcm:

25 پین

اندازه طرح مکانیکی (W*H*T):

107.8 (W) × 187.67 (H) × 4.45 (T) میلی متر

برجسته کردن:

صفحه نمایش کنترل دسترسی امنیتی,صفحه نمایش LCD TFT با ظرفیت لمسی,550cd/m2 صفحه نمایش LCD TFT

Capacitive Touch TFT LCD display

550cd/m2 TFT LCD Display

توضیحات محصول

در مورد این محصول 7 اینچ MIPI TFT صفحه نمایش LCD TXW700071S0-CTP با 25 پین

معرفی یک 7 "MIPI TFT LCD با یک800*1280رزولوشن، صفحه لمسی ظرفیت، و تکنولوژی IPS با 550cd/m2 روشنایی، در اینجا یک نمای کلی دقیق از محصول:

مشخصات صفحه نمایش:

اندازه: 7 اینچ، ارائه یک اندازه صفحه نمایش گسترده برای مشاهده دقیق و تعامل کاربر.
رزولوشن: 800 * 1280 پیکسل، ارائه شفافیت HD کامل برای تصاویر و متن های واضح، که آن را مناسب برای محتوای با وضوح بالا

تکنولوژی نمایش:

TFT (ترانزیستور فیلم نازک): زمان پاسخ سریع و کنتراست بالا را تضمین می کند و رنگ های زنده و واقعی را فراهم می کند.
IPS (In Plane Switching): زاویه دید گسترده ای را برای اطمینان از رنگ و روشنایی سازگار در تمام جهت ها فراهم می کند، که آن را انتخاب ایده آل برای محیط های همکاری می کند.

عملکرد صفحه لمسی:

صفحه لمسی ظرفیت دار: از حرکات چند لمسی پشتیبانی می کند و تعامل کاربر را به صورت بصری و پاسخگو به دست می آورد.

روشنایی و کنتراست:

روشنایی: 550cd / m2 ، اطمینان حاصل می کند که مانیتور در محیط های روشن و نور مستقیم خورشید قابل مشاهده است ، و آن را برای کاربردهای بیرونی یا روشن در محیط داخلی مناسب می کند.
کنتراست بالا: اگرچه مشخص نشده است، پنل های IPS معمولاً کنتراست بالایی را فراهم می کنند و عمق و وضوح محتوای نمایش داده شده را افزایش می دهند.

طراحی و دوام:

ساختار درجه صنعتی: قادر به مقاومت در برابر آزمایش های سخت استفاده مداوم،با یک طراحی قوی که می تواند به الزامات محیط های حرفه ای و تجاری پاسخ دهد.
طیف گسترده ای از دما: آن را به راحتی در یک طیف گسترده ای از دما کار می کند، اطمینان از قابلیت اطمینان در شرایط آب و هوایی مختلف.

کاربرد:

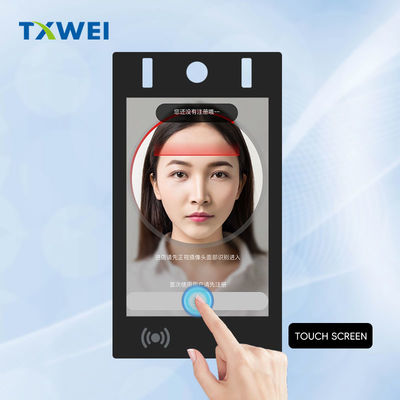

بسیار مناسب برای زمینه هایی مانند کنترل دسترسی امنیتی، پرداخت تلفن همراه، امنیت صنعتی، ابزار، تجهیزات پزشکی، خانه هوشمند، اینترنت اشیاء، لوازم خانگی و غیره.

این صفحه نمایش LCD 7 اینچی MIPI TFT انتخاب عالی برای کسانی است که به دنبال نمایشگرهای با وضوح بالا، روشنایی بالا و قابل لمس برای کاربردهای مختلف حرفه ای و تجاری هستند.

اگر به اطلاعات بیشتر نیاز دارید یا درخواست نقل قول می کنید، لطفا با ما تماس بگیرید!

ویژگی ها

ویژگی ها	اندازه	7 اينچ
	قطعنامه	800*3RGB ((H) X1280 ((V)
	رابط	رابط MIPI
	عمق رنگ	16.7M
	مشخصات صفحه نمایش، عرض پیکسل (ملی متر)	0.11775 ((H) *0.11775 ((V)
	پیکسل ها	نوار عمودی RGB
	حالت نمایش	معمولاً سياه
	IC راننده TP	GT9271
	درمان سطح LCD	پوشش ضد درخشش: ((3H)
	جهت مشاهده	U/D/L/R:85/85/85/85
	نسبت کنتراست	550 ((TYP.)
	طیف رنگی	72 درصد
	نوردهی ((cd/m2)	550 ((TYP.)
	تعداد پين هاي Lcm	25پين
	شماره های LED	24 LED
	IC راننده LCM	ILI9881C
ماشین آلات	شکل مکانیکی اندازه ((WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm
	منطقه فعال	94.2 ((H) * 150.72 ((V)
	با / بدون CTP	با CTP

نقشه محصول

صفحه نمایش LCD 7 اینچی MIPI TFT LCD 800 * 1280 نقطه 0

صفحه نمایش LCD 7 اینچی MIPI TFT LCD 800 * 1280 نقطه 1

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+60	°C
دمای ذخیره LCM	T_STG	-30	+70	°C
درجه حرارت و رطوبت کاری (TP) ((20٪ ~ 90٪RH)	T_OPR	-20	+60	°C
درجه حرارت و رطوبت TP SS (۲۰٪ ~ ۹۰٪ RH)	T_STG	-30	+70	°C
رطوبت	RH	-	90	%

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 24 ال ای دی سفید است.

در جدول های زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	8.4	...	9.9	V	...
جریان جلو	من_F	...	160	...	mA	...
روشنایی ((با LCD + CTP)	Lv	...	TBD	...	cd/m²	...
طول عمر LED	N/A	...	30,000	...	ساعت	یادداشت 1

يادداشت:

زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده است_L=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار I_Lبیشتر از 25mA/LED باشد.

توضیحات عملکرد ماژول

پين شماره	نماد	LCMعملکردی
1	VDD 3.3V	منبع برق برای مدار DC/DC
2	VDD 3.3V	منبع برق برای مدار DC/DC
3	تنظیم مجدد 3.3V	تنظیم مجدد پین. تنظیم هر یک از پین های پایین LSI را آغاز می کند
4	GND	Pزیر زمین
5	MIPI_D0N	قطب منفی دیفرانسیل ولتاژ پایین داده های سیگنال 0
6	MIPI_D0P	قطب مثبت دیفرانسیل ولتاژ پایین داده های سیگنال 0
7	GND	Pزیر زمین
8	MIPI_D1N	قطب منفی سیگنال دیفرانسیل ولتاژ پایین
9	MIPI_D1P	قطب مثبت داده های فرقی ولتاژ پایین1سیگنال
10	GND	Pزیر زمین
11	MIPI_CLKN	قطب منفی سیگنال ساعت فرقی ولتاژ پایین
12	MIPI_CLKP	قطب مثبت سیگنال ساعت فرقی ولتاژ پایین
13	GND	Pزیر زمین
14	MIPI_D2N	قطب منفی سیگنال دیفرانسیل ولتاژ پایین 2
15	MIPI_D2P	قطب مثبت داده های فرقی ولتاژ پایین2سیگنال
16	GND	Pزیر زمین
17	MIPI_D3N	قطب منفی سیگنال دیفرانسیل ولتاژ پایین
18	MIPI_D3P	قطب مثبت داده های فرقی ولتاژ پایین3سیگنال
19	GND	Pزیر زمین
20	PWM	پین خروجی PWM کنترل روشنایی LCD
21	GND	Pزیر زمین
22	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
23	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
24	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
25	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه

CTPشماره ی PINتوضیحات:

پين شماره	نماد	TPعملکردی
1	CTP_RST3.3V	تنظیم مجدد پنل لمسی
2	CTP_INT3.3V	خروجی قطع پنل لمسی
3	CTP_SDA3.3V	داده های I2C پنل لمسی
4	CTP_SCL3.3V	ساعت I2C پنل لمسی
5	GND	Pزیر زمین
6	CTP_VDD3.3V	منبع PWR I/O پنل لمسی

Rماده آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+70°C / 96H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-30°C / 96H
3	سرعت بالا	+60°C / 96H
4	دمای پایین کار می کنه	-20°C / 96H
5	ذخیره سازی با دمای بالا / رطوبت	50°C x 90%RH /96H
6	شوک حرارتی و سرد	حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ، 10 چرخه

تصویر محصول
