| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |
شماره مدل:TXW700028N0
ویژگی ها
| ماده | مشخصات |
| اندازه LCD | 7.0 اینچ ((شعاعی) |
| عنصر راننده | ماتریس فعال a-Si TFT |
| قطعنامه |
1024*3RGB ((H) X600 ((V) |
| حالت نمایش | به طور معمول سفيد، قابل انتقال |
| نقطه |
0.1506*0.1432mm |
| منطقه فعال |
154.21 ((H) * 85.92 ((V) mm |
| اندازه ماژول |
164.9*100*3.5mm |
| درمان سطح | ضد درخشش |
| ترتیب رنگ | نوار RGB |
|
IC راننده LCM |
HX8282A11 |
|
جریان روشنایی پس زمینه |
200-280mA |
|
درجه لومن |
800cd/m2 |
7 اینچ TFT 1024x600 نقطه طراحی محصول
توضیحات عملکرد ماژول
| پين شماره | نماد | LCMتوضیحات |
| 1 | LEDA | منبع برق برای ورودی آنود چراغ LED |
| 2 | LEDA | منبع برق برای ورودی آنود چراغ LED |
| 3 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 4 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 5 | GND |
زمین قدرت |
| 6 | VCOM | ولتاژ مشترک |
| 7 | DVDD |
برق برای مدار دیجیتال 3.3V |
| 8 | حالت |
حالت DE/SYNC انتخاب شود. حالت MODE=H:DE حالت MODE=L:SYNC حالت |
| 9 | DE | سیگنال فعال سازی داده در حالت RGB I/F 1 |
| 10 | VS | همگام سازی عمودی سیگنال در RGB I/F |
| 11 | HS | همگام سازی افقی سیگنال در RGB I/F |
| 12 تا 19 | B7~B0 | 8 بیت دیتاباس نمایش داده های آبی |
| 20 تا 27 | G7~G0 | نمایش داده های سبز 8 بیتی |
| 28 تا 35 | R7~R0 | 8-بیت دیتاباس نمایش داده های قرمز. |
| 36 | GND | زمین قدرت |
| 37 | DCLK | سیگنال ساعت پیکسل در RGB I/F |
| 38 | GND | زمین قدرت |
| 39 | L/R |
انتخاب چپ / راست |
| 40 | U/D |
انتخاب بالا / پایین |
| 41 | VGH | دروازه ON ولتاژ |
| 42 | VGL | ولتاژ دروازه OFF |
| 43 | AVDD | قدرت برای مدار آنالوگ |
| 44 | تنظیم مجدد |
رزرو جهانی |
| 45 | NC |
هيچ ارتباطي وجود نداره |
| 46 | VCOM | ولتاژ مشترک |
| 47 | DITHB |
تابع دیتر کردن. تابع دیتر کردن. DITHER = H: تابع دیتر کردن داخلی را فعال کنید. |
| 48 | GND | زمین قدرت |
| 49 | NC |
هيچ ارتباطي وجود نداره |
| 50 | NC |
هيچ ارتباطي وجود نداره |
AبسلوتمآکسیومRدست زدن
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -20 | +70 | °C |
| دمای ذخیره LCM | TSTG | -30 | +80 | °C |
| رطوبت | RH | 10 | 90 | % |
TFT دی سیCویژگی ها
| ویژگی ها | نماد | دقیقه ای | -آره. | مکس | واحد | یادداشت |
| نرخ TFT OperationFrame | هرتز | ... | 60 | ... | هرتز | |
| ولتاژ تغذیه برای ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| دروازه TFT ON ولتاژ | VGH | 17 | 18 | 19 | V | یادداشت 2 |
| TFT Gate OFF ولتاژ | VGL | -6 تا5 | -6 | -پنج تا5 | V | یادداشت 2 |
|
ولتاژ مشترک TFT |
Vcom | 3.0 | 3.15 | 3.3 | V | یادداشت 1 |
| AVDD | آویشن | 8.9 | 9.0 | 9.1 | V | یادداشت 3 |
توجه: مقدار VCOM باید با شرایط مختلف برای بهینه سازی ارزش فلکر تنظیم شود.
توجه: VGH و VGL ولتاژ عملیاتی دروازه TFT هستند.
نکته 3: کنتراست را تنظیم کنید، رنگ را بزرگتر و تیره تر کنید و رنگ را کوچکتر و روشن تر کنید.
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 30 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 8.8 | ... | 10 | V | - |
| جریان جلو | منF | ... | 200 | ... | mA | - |
| روشنایی ((با LCD + CTP) | Lv | ... | 650 | ... | cd/m2 | - |
| طول عمر LED | N/A | ... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده استL=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار ILبیشتر از 25mA/LED باشد
آیتم آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +80°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +70°C / 96H | |
| 4 | دمای پایین کار می کنه | -20°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 60°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~70°C (30 دقیقه) ،50 چرخه |

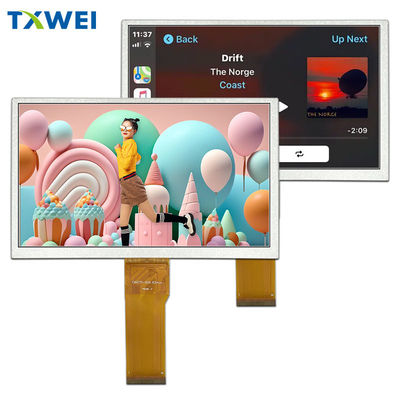

7 اینچ TFT 1024x600 نقطه تصویر محصول
