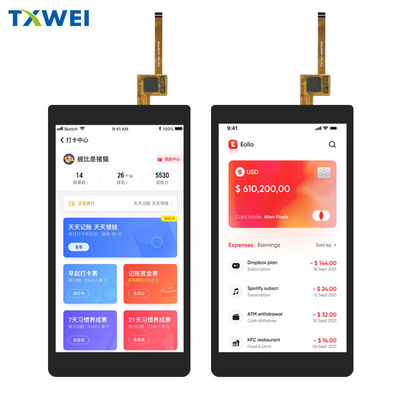

5.5 اینچ TFT Display تولید کننده، نوع پرتره 5.5 اینچ PCAP TFT Display

محصولات

5.5 اینچ TFT Display تولید کننده، نوع پرتره 5.5 اینچ PCAP TFT Display

مقدار تولیدی:	مذاکره کنند
قیمت:	negotiate
بسته بندی استاندارد:	مقوا
دوره تحویل:	16 روز
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

شنژن، گوانگدونگ

نام تجاری

TXWEI

گواهی

ISO9001 IS014001 IATF16949

شماره مدل

TXW550039N0-CTP

برجسته کردن:

720*1280 پانل LCD TFT,پانل LCD TFT قابل خواندن نور خورشید,5پنل LCD TFT 5 اینچی

Sunlight Readable TFT LCD Panel

5.5 Inch TFT LCD Panel

توضیحات محصول

TFT LCD لمس 5.5 اینچ HD 720x1280 پرتره IPS زاویه کامل تماشای TFT با رابط MIPI با ماژول CTP LCD

5.5 اینچ TFT Display تولید کننده، نوع پرتره 5.5 اینچ PCAP TFT Display معرفی

ویژگی ها

این صفحه نمایش LCD TFT 5.5 اینچیTXW550039N0-CTP3 یک سایز قطبی 5.5 اینچ و وضوح 720x1280 پیکسل است.
این ماژول صفحه نمایش LCD 5.5 اینچی مجهز به یکST7703مدار یکپارچه ای که شامل عملکردهای IC کنترل کننده و راننده است و از رابط های MIPI پشتیبانی می کند.
این صفحه نمایش TFT PCAP 5.5 اینچی ولتاژ منبع برق (Vdd) را از 21V دارد.
این صفحه LCD 5.5 اینچی نمایشگر IPS با زاویه دید کامل 85/85/85/85 است.
این پرتره 5.5 اینچی TFTTXW550039N0-CTPدر حالت پرتره با روشنایی ۳۵۰ نیت نمایش داده می شود و می تواند سفارشی شود
این صفحه نمایش TFT 5.5 اینچی مجهز به یک پنل لمسی PCAP (پروژکتور ظرفیت) است که دارایST7703IC، رابط I2C، و تکنولوژی 5-نقطه لمس، ارائه یک تجربه پاسخگو و کاربر پسند.
این صفحه نمایش 5.5-اینچی PCAP TFT می تواند در دما از -20 ° C تا +70 ° C کار کند. دمای ذخیره سازی آن بین -30 ° C و +80 ° C است.
این صفحه نمایش LCD TFT 5.5 اینچی که در محیط داخلی یا بیرونی استفاده می شود می تواند نیازهای مختلف نمایش را برآورده کند.PDA دستی، دستگاه POS، ابزار سنجش، کنترل پزشکی، امنیت، نمایشگاه آموزشی، پنل کنترل تجهیزات و سایر زمینه ها.

اطلاعات محصول

محصول:	5صفحه نمایش LCD TFT 5 اینچی
قطعنامه:	720×1280 نقطه
رابط:	MIPI
جهت مشاهده:	IPS همه زاویه دید ((85/85/85/85)
صفحه لمسی:	PCAP
ساختار PCAP:	G+FF
کنترل کننده CTP:	GT911
کنترل کننده LCD:	ST7703
ابعاد شیشه پوشش:	قابل تنظیم
اتصال:	ZIF FPC
شماره پین:	25 پین
نورپردازی سطح:	۳۵۰ Cd/m2 ((نیت)
طول عمر LED:	30،000 ساعت
انطباق	مطابقت با CE و FCC و RoHS

5.5 اینچ TFT Display تولید کننده، نوع پرتره 5.5 اینچ PCAP TFT Display

5.5 اینچ TFT Display تولید کننده، نوع پرتره 5.5 اینچ PCAP TFT Display 0

5.5 اینچ TFT Display تولید کننده، نوع پرتره 5.5 اینچ PCAP TFT Display 1

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+60	°C
دمای ذخیره LCM	T_STG	-30	+70	°C
درجه حرارت و رطوبت کاری (TP) ((20٪ ~ 90٪RH)	T_OPR	-20	+60	°C
درجه حرارت و رطوبت TP SS (۲۰٪ ~ ۹۰٪ RH)	T_STG	-30	+70	°C
رطوبت	RH	-	90	%

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 14 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	19.6	...	22.4	V	...
جریان جلو	من_F	...	40	...	mA	...
روشنایی ((با LCD + CTP)	Lv	...	TBD	...	cd/m²	...
طول عمر LED	N/A	...	30,000	...	ساعت	یادداشت 1

يادداشت:

(1) زمان زندگی LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در IL = 20mA / LED تعریف شده است. زمان زندگی LED می تواند کاهش یابد اگر IL کار بیشتر از 25mA / LED باشد.

توضیحات عملکرد ماژول

پين شماره	نماد	LCM عملکردی
1-2	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
3- 4	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
5	GND	زمین قدرت
6	IOVCC1.8 ولت	منبع برق I/O و رابط (IOVCC):1.65 ولت تا 2.0 ولت
7	VCI2.8 ولت	منبع برق آنالوگ (VCI):2.5V تا 3.3V
8	تنظیم مجدد	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
9	TE	براي جلوه ي پاره شدن، پالس سر را قابيز کنيد.
10	LCD-ID	شماره شناسايي براي مدار شناسايي
11	GND	زمین قدرت
12	CLKP	ورودی سیگنال دیفرانسیل ساعت رابط با سرعت بالا/خریدپیچ ها
13	CLKN	ورودی سیگنال دیفرانسیل ساعت رابط با سرعت بالا/خریدپیچ ها
14	GND	زمین قدرت
15	D0P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
16	D0N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
17	GND	زمین قدرت
18	D1P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
19	D1N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
20	GND	زمین قدرت
21	D2P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
22	D2N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
23	GND	زمین قدرت
24	D3P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
25	D3N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا

پين شماره	نماد	TPعملکردی
1	CTP_VCC 3.3V	پنل لمسی Pبـهعرضه2.8 تا 3.3 ولت
2	CTP_RST1.8V	تنظیم مجدد پنل لمسی
3	CTP_SCL1.8V	ساعت I2C پنل لمسی
4	CTP_SDA1.8V	داده های I2C پنل لمسی
5	CTP_INT1.8V	خروجی قطع پنل لمسی
6	GND	Pزیر زمین

Rماده آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+70°C / 96H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخص، عدم نمایش، نمایش غیرطبیعی و نشت کریستال مایع ممنوع است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-30°C / 96H
3	سرعت بالا	+60°C / 96H
4	دمای پایین کار می کنه	-20°C / 96H
5	ذخیره سازی با دمای بالا / رطوبت	50°C x 90%RH /96H
6	شوک حرارتی و سرد	حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ، 10 چرخه

5.5 اینچ TFT Display تولید کننده، نوع پرتره 5.5 اینچ PCAP TFT
