چند لمسی PCAP TFT 5.5 اینچ صفحه نمایش MIPI رابط 1080 * 1920 پیکسل تضمین قیمت پایین

محصولات

چند لمسی PCAP TFT 5.5 اینچ صفحه نمایش MIPI رابط 1080 * 1920 پیکسل تضمین قیمت پایین

مقدار تولیدی:	مذاکره کنند
قیمت:	negotiate
بسته بندی استاندارد:	مقوا
دوره تحویل:	16 روز
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

شنژن، گوانگدونگ

نام تجاری

TXWEI

گواهی

ISO9001 IS014001 IATF16949

شماره مدل

TXW550040N0-CTP

برجسته کردن:

صفحه نمایش LCD HX8399C IPS TFT,رابط MIPI صفحه نمایش LCD TFT IPS,5ماژول صفحه نمایش ال سی دی ۵ اینچی

MIPI interface IPS TFT LCD display

5.5 inch LCD Display Module

توضیحات محصول

5.5 اینچ تاچ PCAP TFT MIPI INTERFACE

TFT (Thin Film Transistor) یک فناوری صفحه نمایش کریستال مایع است که دارای ویژگی های سرعت پاسخ سریع و بازتولید رنگ بالا است. محصول TXW550040N0-CTP فناوری IPS را اتخاذ می کند.,که قابلیت نمایش پانورامیک نزدیک به 180 درجه را فراهم می کند، که می تواند ثبات رنگ و دقت را از هر زاویه ای حفظ کند.GT911 یک تراشه کنترل صفحه نمایش لمسی ظرفیت بالا است که از چند لمسی پشتیبانی می کند و به کاربران یک تجربه تعاملی صاف می دهدبا ترکیب دقت لمس و سرعت پاسخ با تراشه GT911 ، صفحه نمایش LCD پانورامیک IPS 5.5 اینچی TFT می تواند عملکرد دقیق لمس و پاسخ سریع را به دست آورد.تيانسيانوي متخصص محصولات IPS است، ارائه مشتریان با بیش از 500 نوع محصولات IPS در صنایع مختلف استفاده می شود.

صفحه نمایش TXW550040N0-CTP دارای وضوح 1080 * 1920 است که وضوح تصاویر و غنی بودن جزئیات را تضمین می کند. روشنایی 1100cd / m2 می رسد.ارائه دید خوب حتی در محیط های روشن. Tianxianwei TXW550040N0-CTP می تواند سطوح روشنایی مختلف را با توجه به نیازهای مشتری به دست آورد.

صفحه نمایش TXW550040N0-CTP به طور گسترده ای در PDAهای دستی در فضای باز، تجهیزات عکاسی، ابزارها، کنترل های از راه دور وسایل نقلیه هوایی بدون سرنشین و سایر زمینه ها استفاده می شود.وضوح بالا و عملکرد چند لمسی آن را به کاربران با یک تجربه تعاملی غنی و روش های عملیاتی مناسب فراهم می کند.

ویژگی ها

ماده	مشخصات	واحد
اندازه صفحه نمایش	5.5	اینچ
تعداد پیکسل ها	1080*3RGB ((H) X1920 ((V)	پیکسل
منطقه نمایش	68.04 ((H) * 120.96 ((V)	mm
پیچ پیکسل	0.021 ((H) *0.063 ((V)	mm
ابعاد طرح	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	mm
ترتیب پیکسل	نوار عمودی RGB	-.
حالت نمایش	معمولاً سياه	-.
جهت مشاهده چشم	همه	-.
رنگ نمایش	262K	-.
نوردهی ((cd/m2)	1100	گندم
نسبت کنتراست	800:1	-.
رابط	MIPI
چراغ های پشتی	نوع چراغ LED	-.
IC LCM	HX8399C
CTP IC	GT911
دمای کار	-20 تا 60	°C
دمای ذخیره سازی	-30 تا 70	°C

طرح طرح

چند لمسی PCAP TFT 5.5 اینچ صفحه نمایش MIPI رابط 1080 * 1920 پیکسل تضمین قیمت پایین 0

چند لمسی PCAP TFT 5.5 اینچ صفحه نمایش MIPI رابط 1080 * 1920 پیکسل تضمین قیمت پایین 1

توضیحات عملکرد ماژول

شماره پین	نماد	توضیحات
1	GND	زمین قدرت
2	GND	زمین قدرت
3	CTP_RST	تنظیم مجدد پنل لمسی
4	تنظیم مجدد	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
5	CTP_INT	خروجی قطع پنل لمسی
6	TE	سیگنال اثر ریزش برای همگام سازی MCU با حافظه فریم استفاده می شود
7	CTP_SDA	داده های I2C پنل لمسی
8	LCD_ID	متصل نشده
9	CTP_SCL	ساعت I2C پنل لمسی
10	GND	زمین قدرت
11	CTP_VCC	پنل لمسی منبع برق 2.8 ~ 3.3V
12	D0N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
13	GND	زمین قدرت
14	D0P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
15	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
16	GND	زمین قدرت
17	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
18	D1N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
19	GND	زمین قدرت
20	D1P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
21	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
22	GND	زمین قدرت
23	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
24	CLKN	پین های ورودی/خرید سیگنال دیفرانسیل ساعت رابط با سرعت بالا
25	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
26	CLKP	پین های ورودی/خرید سیگنال دیفرانسیل ساعت رابط با سرعت بالا
27	GND	زمین قدرت
28	GND	زمین قدرت
29	PWM	این پین با درایور LED خارجی متصل می شود.
30	D2N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
31	IOVCC 1.8V	منبع برق برای I/O
32	D2P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
33	GND	زمین قدرت
34	GND	زمین قدرت
35	VSP	ولتاژ ورودی خارجی ((4.8V ~ 6V)
36	D3N	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
37	VSN	ولتاژ ورودی خارجی ((-4.8V~-6V)
38	D3P	پین های ورودی/خرید سیگنال دیفرانسیل دیتای رابط با سرعت بالا
39	GND	زمین قدرت
40	GND	زمین قدرت

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+60	°C
دمای ذخیره LCM	T_STG	-30	+70	°C
درجه حرارت و رطوبت کاری (TP) ((20٪ ~ 90٪RH)	T_OPR	-20	+60	°C
درجه حرارت و رطوبت TP SS (۲۰٪ ~ ۹۰٪ RH)	T_STG	-30	+70	°C
رطوبت	RH	-	90	%

TFT دی سیCویژگی ها

ویژگی ها	نماد	دقیقه ای	-آره.	مکس	واحد	یادداشت
ولتاژ تغذیه برای I/O	VDDIO	1.65	1.8	3.3	V
ولتاژ ورودی خارجی برای ((DC/DC))	VSP	4.8	...	6.0	V
ولتاژ ورودی خارجی برای ((DC/DC))	VSN	-6 تا0	...	-چهار.8	V

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 15 LED سفید است. ویژگی های روشنایی پس زمینه در جدول های زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	28	...	32	V	-
جریان جلو	من_F	...	60	-	mA	-
روشنایی ((با LCD + CTP)	Lv	...	1200	...	cd/m²	-
طول عمر LED	N/A	....	30,000	...	ساعت	یادداشت 1

يادداشت:

زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده است_L=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار I_Lبیشتر از 25mA/LED باشد.

Rماده آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+70°C / 96H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخص، عدم نمایش، نمایش غیرطبیعی و نشت کریستال مایع ممنوع است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-30°C / 96H
3	سرعت بالا	+60°C / 96H
4	دمای پایین کار می کنه	-20°C / 96H
5	ذخیره سازی با دمای بالا / رطوبت	50°C x 90%RH /96H
6	شوک حرارتی و سرد	حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ، 10 چرخه

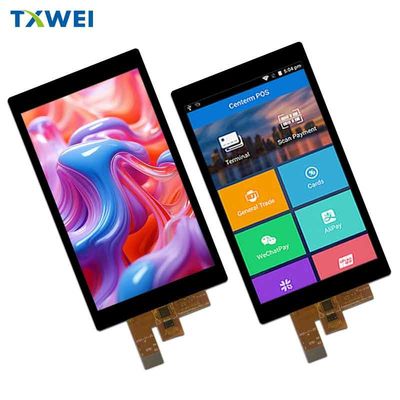

تصویر محصول

چند لمسی PCAP TFT 5.5 اینچ صفحه نمایش MIPI رابط 1080 * 1920 پیکسل تضمین قیمت پایین 4
