5 اینچ IPS TFT LCD 800*480 پیکسل 262K نمایشگر کامل رنگ ST7262 راننده IC

محصولات

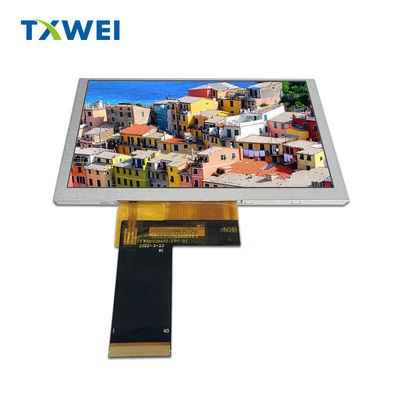

5 اینچ IPS TFT LCD 800*480 پیکسل 262K نمایشگر کامل رنگ ST7262 راننده IC

مقدار تولیدی:	مذاکره کنند
قیمت:	negotiate
بسته بندی استاندارد:	مقوا
دوره تحویل:	16 روز
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

شنژن، گوانگدونگ

نام تجاری

TXWEI

گواهی

CE FCC IS014001 IATF16949

شماره مدل

TXW500094S6

برجسته کردن:

صفحه نمایش LCD TFT

توضیحات محصول

Pمحصول مقدمه

روشنایی بیرونی 5 اینچ 800*480 RGB 24 بیتی رابط tft 5 اینچ LCD صفحه لمسی سفارشی tft صفحه نمایش LCD

صفحه نمایش LCD 5 اینچی IPS TFT یک صفحه نمایش رنگی 262K با سایز قطبی 5 اینچ و وضوح 800 * 480 متریکس نقطه است. این محصول فناوری نمایش IPS (In Plane Switching) را اتخاذ می کند.ارائه زاویه های دید بسیار گسترده برای اطمینان از اینکه کاربران از زاویه های مختلف تجربه بصری سازگار دریافت می کننداین صفحه نمایش از فناوری لمس تک نقطه ای RTP و چند نقطه ای CTP پشتیبانی می کند و تعامل انسان و کامپیوتر را به دست می آورد.

صفحه نمایش 5 اینچی IPS TFT LCD یک صفحه نمایش با وضوح بالا با رابط RGB است. ولتاژ منطقی کار آن 16.8V است، با یک IC درایور ST7262 ساخته شده و دمای کار -30 + 85C است.

صفحه نمایش LCD 5 اینچی IPS TFT به طور گسترده ای در صفحه نمایش تجهیزات در فضای باز با روشنایی بالا، داشبورد خودروهای الکتریکی، صفحه نمایش داشبورد موتورسیکلت، صفحه نمایش تجهیزات نظارت بر یخ و غیره استفاده می شود..به دلیل عملکرد عالی و طیف گسترده ای از سناریوهای کاربرد، تبدیل به یک بخش ضروری از محصولات الکترونیکی مصرفی شده است.پاسخگویی به نیازهای کاربران برای نمایش تصویر، و پشتیبانی از خدمات سفارشی برای پاسخگویی به نیازهای خاص برنامه.

ویژگی ها
اندازه: 5 اينچ
قطعنامه:800*480پیکسل
حالت نمایش: IPS
آي سي راننده:ST7262
روشنایی: 1500cd/m2
انواع رابط: RGB
دمای کار: -30 °C تا 85 °C
دمای نگهداری:-30 تا 85 درجه سانتیگراد
نوع روشنایی پس زمینه: روشنایی پس زمینه LED، روشنایی و مقدار متفاوت با مدل

طرحنقاشی

5 اینچ IPS TFT LCD 800*480 پیکسل 262K نمایشگر کامل رنگ ST7262 راننده IC 0

5 اینچ IPS TFT LCD 800*480 پیکسل 262K نمایشگر کامل رنگ ST7262 راننده IC 1

توضیحات عملکرد ماژول

پين شماره	نماد	توضیحات
1	LEDK	منبع برق- برای کاتود چراغ پشتی
2	LEDA	منبع برق + برای آنود چراغ پشتی
3	GND	GND
4	VDD	منبع برق
5 تا 12	R0~R7	8-بیت دیتاباس نمایش داده های قرمز.
13 تا 20	G0~G7	نمایش داده های سبز 8 بیتی
21 تا 28	B0~B7	8 بیت دیتاباس نمایش داده های آبی
29	GND	GND
30	DCLK	سیگنال ساعت پیکسل در RGB I/F
31	DISP	DISP=0: حالت آماده (پیش فرض) ،DISP=1: حالت نمایش عادی
32	HSYNC	همگام سازی افقی سیگنال در RGB I/F
33	VSYNC	همگام سازی عمودی سیگنال در RGB I/F
34	DE	سیگنال فعال سازی داده در حالت RGB I/F 1
35	NC	NC
36	GND	GND
37	XR(NC)	NC
38	YD ((NC)	NC
39	XL ((NC)	NC
40	YU(NC)	NC

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 18 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	16.5	...	17.4	V	...
جریان جلو	من_F	...	120	...	mA	...
روشنایی ((با ال سی دی))	Lv	...	1500	...	cd/m²	...
طول عمر LED	N/A	...	20,000	...	ساعت	یادداشت 1

يادداشت:

زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده است_L=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار I_Lبیشتر از 25mA/LED باشد.

مشخصات نوری

5 اینچ IPS TFT LCD 800*480 پیکسل 262K نمایشگر کامل رنگ ST7262 راننده IC 2

آیتم آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+85°C / 240H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-30°C / 240H
3	سرعت بالا	+85°C / 240H
4	دمای پایین کار می کنه	-30°C / 240H
5	ذخیره سازی با دمای بالا / رطوبت	60+5°C x 90%RH / 240H
6	شوک حرارتی و سرد	حالت ایستاتیک، -30°C ((30 دقیقه) ~85°C (30 دقیقه) ،50 چرخه

Pرودوکتتصویر
