| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |

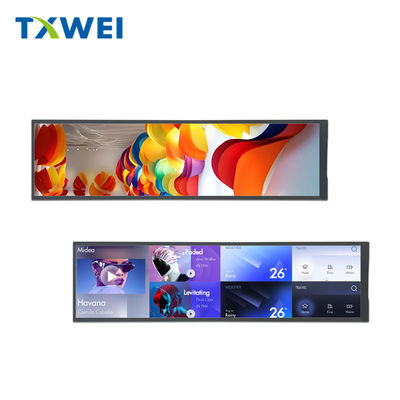

8.8 اینچ Bar Type TFT Display 480x1920 پیکسل رابط MIPI معرفی محصول
بررسی سریع محصول
اندازه: 8.8 اينچ
رزولوشن: 480x1920 نقطه
جهت مشاهده: IPS
رابط MIPI
IC درایور:OTA7290B
هیئت کنترل: نه
روشنایی ((cd/m2): 500
صفحه لمسی: بدون صفحه لمسی، CTP اختیاری
اطلاعات محصول
| کلمات کلیدی: | نوع میله TFT 8.8 اینچ |
| قطعنامه: | 480x1920 |
| رابط: | MIPI |
| جهت مشاهده: | IPS همه زاویه های مشاهده |
| ولتاژ رانندگی: | 15 ولت |
| نورپردازی سطح: | 500 Cd/m2 (نیت) |
| صفحه لمسی: | نه |
| نسبت کنتراست: | 1000:01:00 |
| دمای عملیاتی: | 20°C تا +70°C |
| دمای ذخیره سازی: | 30°C تا +80°C |
| اتصال: | نوع کانکتور |
| پین: | ۴۰ پین |
| طول عمر LED: | 30،000 ساعت |
| انطباق | مطابقت با CE&FCC& RoHS |
8.8 اینچ Bar Type TFT Display 480x1920 پیکسل محصول رابط MIPIنقاشی
توضیحات عملکرد ماژول
|
پين شماره |
نماد |
LCMعملکردی |
|
1 |
GND |
Pزیر زمین |
|
2 |
NC |
NC |
|
34 |
LEDA |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
|
5 |
NC |
NC |
|
6 تا 7 |
LEDK |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
|
8 |
NC |
NC |
|
9 |
GND |
Pزیر زمین |
|
10 |
NC |
NC |
|
11 |
AVDD |
منبع برق برای مدار آنالوگ |
|
12 |
NC |
NC |
|
13 |
VGH |
منبع برق برای قدرت مثبت برای TFT |
|
14 |
NC |
NC |
|
15 |
VGL |
منبع برق برای قدرت منفی برای TFT |
|
16 |
NC |
NC |
|
17 |
GND |
Pزیر زمین |
|
18 |
VCOM |
منبع برق ولتاژ مشترک |
|
19 تا 20 |
GND |
Pزیر زمین |
|
21 |
تنظیم مجدد |
تنظیم مجدد پین. تنظیم هر یک از پین های پایین LSI را آغاز می کند |
|
22 |
VCI |
منبع برق برای مدار DC/DC۲.7-سه تا6V) |
|
23 |
STBYB |
حالت آماده
|
|
24 |
TP_SYNC |
سیگنال همگام سازی برای پنل لمسی
|
|
25 |
GND |
Pزیر زمین |
|
26 |
D0P |
پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
|
27 |
D0N |
پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
|
28 |
GND |
Pزیر زمین |
|
29 |
D1P |
پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
|
30 |
D1N |
پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
|
31 |
GND |
Pزیر زمین |
|
32 |
CLKP |
پین ورودی سیگنال دیفرانسیل MIPI-DSI CLOCK |
|
33 |
CLKN |
پین ورودی سیگنال دیفرانسیل MIPI-DSI CLOCK |
|
34 |
GND |
Pزیر زمین |
|
35 |
D2P |
پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
|
36 |
D2N |
پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
|
37 |
GND |
Pزیر زمین |
|
38 |
D3P |
پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
|
39 |
D3N |
پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI |
|
40 |
GND |
Pزیر زمین |
Aبسلوت مآکسیوم Rدست زدن
|
ویژگی ها |
نماد |
دقیقه ای |
مکس |
واحد |
|
دمای کار LCM |
TOPR |
-20 |
+70 |
°C |
|
دمای ذخیره LCM |
TSTG |
-30 |
+80 |
°C |
|
رطوبت |
RH |
... |
90 |
% |
TFTدی سیCویژگی ها
| ویژگی ها | نماد | دقیقه ای | -آره. | مکس | واحد | یادداشت |
| نرخ TFT OperationFrame | هرتز | ... | 60 | ... | هرتز | ... |
| ولتاژ تغذیه برای ((DC/DC) | VDD | 2.7 | 2.8 | 3.6 | V | ... |
| دروازه TFT ON ولتاژ | VGH | ... | 18 | ... | V | ... |
| TFT Gate OFF ولتاژ | VGL | ... | -10 | ... | V | ... |
| ولتاژ مشترک TFT | Vcom | 4.5 | 4.88 | 5.2 | V | ... |
| AVDD | آویشن | ... | 9.6 | ... | V | ... |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 10 LED سفید است.
در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 14 | ... | 17 | V | ... |
| جریان جلو | منF | ... | 160 | ... | mA | ... |
| روشنایی ((با ال سی دی)) | Lv | ... | 550 | ... | cd/m2 | ... |
| طول عمر LED | N/A | ... | 20,000 | ... | ساعت | یادداشت 1 |
يادداشت:
8.8 اینچ Bar Type TFT Display 480x1920 پیکسل محصول رابط MIPIتصویر
