7صفحه نمایش LCD TFT IPS Bar با سایز 0.0 اینچی با 280*1424 پیکسل RGB 24 بیتی

محصولات

7صفحه نمایش LCD TFT IPS Bar با سایز 0.0 اینچی با 280*1424 پیکسل RGB 24 بیتی

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW700097B0

درجه لومن:

منطقه فعال:

33.6 ((H) X 170.88 ((V)

جهت مشاهده:

تمام ساعت

اندازه طرح مکانیکی (W*H*T):

38.2 (W) × 181.47 (H) × 3.5 (T)

رابط LCM:

رابط RGB 24 بیتی

نوع LCD:

ماتریس فعال TFT

Pixel Pitch (W*H):

0.1432 ((H) X 0.1432 ((V)

تعداد پیکسل ها:

280*1424

برجسته کردن:

صفحه نمایش LCD متریکس فعال TFT,170صفحه نمایش ال سی دی.88 ولت,33صفحه نمایش ال سی دی ۶ ساعت

170.88 V LCD Display

33.6 H LCD Display

توضیحات محصول

در مورد اين موردTXW700097B0

صفحه نمایش LCD 7 اینچی IPS TFT با وضوح280*1424پیکسل، مجهز بهRGB 24 بیتیرابط، یک ماژول نمایش است که به طور خاص برای برنامه هایی که نیاز به نمایش با وضوح بالا و زاویه بزرگ دارند طراحی شده است.

با استفاده از تکنولوژی IPS (In Plane Switching) ، زاویه های دید گسترده و بازتولید دقیق رنگ را فراهم می کند، اطمینان حاصل می کند که تصاویر هنگام مشاهده از زاویه های مختلف روشن و واقعی باقی می مانند.تکنولوژی IPS به طور معمول باعث کنتراست بالاتر می شود، سیاه را تیره تر، سفید را روشن تر و رنگ ها را پر جنب و جوش تر می کند.
اين قطعنامه280*1424پیکسل ها، ارائه تصویر و متن شفاف، به ویژه مناسب برای برنامه هایی که نیاز به نمایش با وضوح بالا دارند.
RGB 24 بیتیرابط، پشتیبانی از انتقال داده با سرعت بالا، مناسب برای دستگاه های تلفن همراه و برنامه های نمایش با عملکرد بالا.
روشنایی سطح 550 نیت، نمایش واضح در شرایط مختلف نور را تضمین می کند.
محدوده ولتاژ منبع برق منطقی11.2-128V، تامین برق پایدار را تضمین می کند. طراحی کم مصرف، با مصرف کمتر از 5 μ A در حالت خواب، مناسب برای دستگاه های باتری.
مناسب برای مناسبت های مختلف مانند:تجهیزات پمپ تزریقی پزشکی، ابزار و تجهیزات صنعتی، صفحه نمایش هوشمند ماشین لباسشویی، صفحه نمایش یخچال، صفحه نمایش تهویه مطبوع، صفحه نمایش هود،سیستم صوتی هوشمند، صفحه نمایش دسکتاپ و غیره
طراحی شده برای برآورده کردن استانداردهای صنعتی و قادر به عملکرد پایدار در طیف گسترده ای از دما.

این صفحه نمایش LCD 7 اینچی IPS TFT یک انتخاب ایده آل برای برنامه هایی است که به نمایشگاه با وضوح بالا و تعامل کاربر به دلیل وضوح بالا، روشنایی بالا،و ویژگی های زاویه دید گسترده.

ویژگی ها

ماده	مطالب	واحد
ماده	صفحه LCD	واحد
اندازه LCD	۷ ٫	اینچ
نوع پنل	IPS	...
حالت نمایش	سیاه عادی	...
تعداد رنگ ها	16.7M	...
جهت مشاهده	تمام ساعت	...
نور پس زمینه	LED سفید x16in موازی/ سری	...
NTSC	۷۰ درصد	...
نسبت کنتراست	550	...
رابط	RGB 24 بیتی	...
IC درایور	NV3052C	...
اندازه رم IC درایور	کمتر RAM	کمی
ترتیب پیکسل	نوار RGB	cd/m2
ابعاد طرح	38.2 ((W) ×181.47 ((H) ×3.5 ((T)	mm
منطقه فعال (W × H)	33.6 ((H) × 170.88 ((V)	mm
ترتیب پیکسل	نوار RGB	...
ولتاژ روشن کننده عقب	11.2-128	v
تعداد نقاط	280*3RGB ((H) X1424 ((V)	پیکسل
پیچ پیکسل	0.1432 ((H) X 0.1432 ((V)	mm
دمای کار	-30 ️ +80	°C
دمای ذخیره سازی	-40 85	°C

نقشه مکانیکی

7صفحه نمایش LCD TFT IPS Bar با سایز 0.0 اینچی با 280*1424 پیکسل RGB 24 بیتی 0

7صفحه نمایش LCD TFT IPS Bar با سایز 0.0 اینچی با 280*1424 پیکسل RGB 24 بیتی 1

توضیحات عملکرد ماژول

پين شماره	نماد	LCMتوضیحات
1	LEDA	منبع برق- برای کاتود روشنایی عقب
2	LEDK	منبع برق + برای آنود چراغ پشتی
3	VCC 3.3V	منبع برق برای LCD
4 تا 5	GND	زمین قدرت
6	DE	سیگنال فعال سازی داده در حالت RGB I/F 1
7	VS	همگام سازی عمودی سیگنال در RGB I/F
8	HS	همگام سازی افقی سیگنال در RGB I/F
9	CLK	سیگنال ساعت نقطه ای برای عملکرد رابط RGB
1017	B7~B0	8 بیت دیتاباس نمایش داده های آبی
1825	G7~G0	نمایش داده های سبز 8 بیتی
26~33	R7~R0	8-بیت دیتاباس نمایش داده های قرمز.
34	تنظیم مجدد	مدار NC ((RC))
35	CS	سیگنال انتخاب تراشه
36	SCL	سيگنال ساعت سريالي
37	SDA	پین ورودی/خرید داده های سریال
38	GND	زمین قدرت
39	VCC 3.3V	منبع برق برای LCD
40	GND	زمین قدرت

CTPشماره ی PINتوضیحات:

پين شماره	نماد	CTPعملکردی
1	CTP_RST 2.8V	تنظیم مجدد پنل لمسی
2	CTP_INT 2.8V	خروجی قطع پنل لمسی
3	GND	زمین قدرت
4	CTP_SDA 2.8V	داده های I2C پنل لمسی
5	CTP_SCL 2.8V	ساعت I2C پنل لمسی
6	CTP_VCC2.8V	پنل لمسی Pبـهعرضه2.8 تا 3.3 ولت

آیتم آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+80°C / 96H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-30°C / 96H
3	سرعت بالا	+70°C / 96H
4	دمای پایین کار می کنه	-20°C / 96H
5	ذخیره سازی با دمای بالا / رطوبت	50°C x 90%RH /96H
6	شوک حرارتی و سرد	حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ،50 چرخه

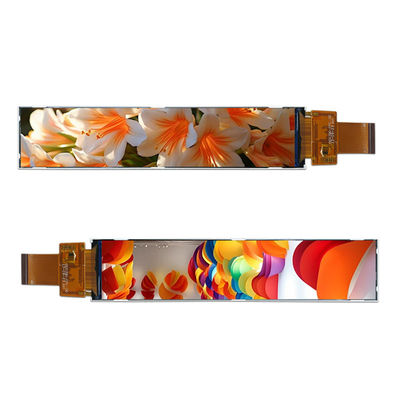

تصویر محصول

7صفحه نمایش LCD TFT IPS Bar با سایز 0.0 اینچی با 280*1424 پیکسل RGB 24 بیتی 2 ,,

در خلاصه، صفحه نمایش LCD 7 اینچی IPS TFT ازتيان شيانويتکنولوژی دارای رقابت قوی در بازار بین المللی است، عمدتا به دلیل مزایا مانند ظرفیت تولید و فناوری پیشرو، افزایش تقاضا در بازار، غلظت بالا در صنعت،تمایز محصول، افزایش نفوذ برند بین المللی، رقابت قیمت و ادغام زنجیره تامین جهانی.
