| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |
معرفی محصول: صفحه نمایش LCD 4 اینچ با لمسی TFT مربع 480x480 IPS
معرفی صفحه نمایش LCD 4 اینچی با وضوح 480×480 پیکسل این صفحه نمایش LCD مربع برای کاربردهایی طراحی شده است که نیاز به رنگ های روشن، تصاویر تیز،و رابط رابط لمسی بصریتکنولوژی IPS (In-Plane Switching) زاویه های دید گسترده و نمایش رنگ سازگار را تضمین می کند و آن را برای برنامه های داخلی و خارجی ایده آل می کند.
صفحه نمایش LCD 4 اینچ TFT Touch Square 480x480 IPS به عنوان یک راه حل متنوع و قوی برای کاربردهای مختلف برجسته می شود. با عملکرد بصری چشمگیر، سهولت استفاده،و سازگاری گسترده، این انتخاب عالی برای توسعه دهندگان و مهندسان است که به دنبال ارتقاء محصولات خود با یک رابط لمسی با کیفیت بالا هستند.
برای اطلاعات بیشتر یا برای سفارش، لطفا با ما تماس بگیرید.
| محصول: | صفحه نمایش مربع 4 اینچی TFT | صفحه لمسی: | بدون لمس، (با CTP اختیاری) |
|---|---|---|---|
| قطعنامه: | 480*480 | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | همه زاویه دید، IPS | رابط: | MIPI |
| شماره پین: | ۳۱ پین | اتصال: | ZIF |
| نورپردازی سطح: | ۳۵۰ Cd/m2 (نیت) معمولی | طول عمر LED: | 30،000 ساعت |
4 اینچ لمسی TFT LCD، مربع 480X480 TFT IPS LCD
توضیحات عملکرد ماژول
| پين شماره | نماد | LCMعملکردی |
| 1 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
| 2 | LEDA | منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 3 | CTP-VCC 3.3V | پنل لمسی Pبـهعرضه2.8 تا 3.3 ولت |
| 4 | CTP-SCL 3.3V | ساعت I2C پنل لمسی |
| 5 | CTP-SDA 3.3V | داده های I2C پنل لمسی |
| 6 | CTP-RST 3.3V | تنظیم مجدد پنل لمسی |
| 7 | CTP-INT 3.3V | خروجی قطع پنل لمسی |
| 8 | NC | NC |
| 9 | GND | زمین قدرت |
| 10 | تنظیم مجدد | ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′ |
| 11 | TE | براي جلوه ي پاره شدن، پالس سر را قابيز کنيد. |
| 12 تا 13 | VDD 3.3V | منبع برق برای LCD |
| 14 | VDDIO 1.8V | منبع برق برای I/O |
| 15 | GND | زمین قدرت |
| 16 تا 17 | NC | NC |
| 18 | GND | زمین قدرت |
| 19 تا 20 | NC | NC |
| 21 | GND | زمین قدرت |
| 22 | CLKP | قطب مثبت سیگنال ساعت فرقی ولتاژ پایین |
| 23 | CLKN | قطب منفی سیگنال ساعت فرقی ولتاژ پایین |
| 24 | GND | زمین قدرت |
| 25 | MIPI_1N | قطب منفی سیگنال دیفرانسیل ولتاژ پایین |
| 26 | MIPI_1P | قطب مثبت دیفرانسیل ولتاژ پایین داده های 3 signa |
| 27 | GND | زمین قدرت |
| 28 | MIPI_0N | قطب منفی سیگنال دیفرانسیل ولتاژ پایین |
| 29 | MIPI_0P | قطب مثبت دیفرانسیل ولتاژ پایین داده های 3 signa |
| 30 | GND | زمین قدرت |
AبسلوتمآکسیومRدست زدن
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -20 | +70 | °C |
| دمای ذخیره LCM | TSTG | -30 | +80 | °C |
| دمای عملیاتی و رطوبت TP (20% ~ 90%RH) | TOPR | -20 | +70 | °C |
| درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| رطوبت | RH | ... | 90 | % |
TFT دی سیCویژگی ها
| ویژگی ها | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ تغذیه برای I/O | VDDIO | 1.65 | 1.8 | 3.3 | V |
| ولتاژ تغذیه برای ((DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| مصرف فعلی | منDD | ... | ... | ... | mA |
| منDD-SLEEP | ... | ... | ... | uA |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 8 LED سفید است.
در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 11.2 | 12.8 | V | ... | |
| جریان جلو | منF | ... | 40 | ... | mA | ... |
| روشنایی ((با LCD + CTP) | Lv | ... | 350 | ... | cd/m2 | ... |
| طول عمر LED | N/A | ... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +80°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخص، عدم نمایش، نمایش غیرطبیعی و نشت کریستال مایع ممنوع است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +70°C / 96H | |
| 4 | دمای پایین کار می کنه | -20°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ،50 چرخه |

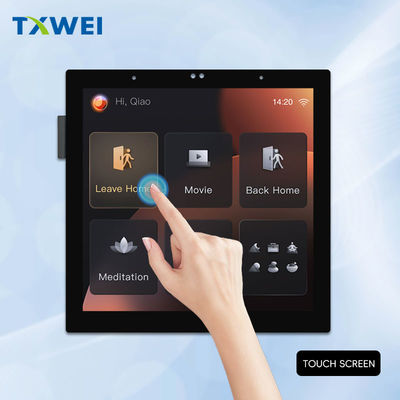

4 اینچ لمسی TFT LCD، مربع 480X480 TFT IPS LCD تصویر واقعی محصول
