صفحه نمایش کوچک LCD دایره ای 450nits ماژول LCD گرد رابط MIPI 2.1 اینچ

محصولات

صفحه نمایش کوچک LCD دایره ای 450nits ماژول LCD گرد رابط MIPI 2.1 اینچ

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW210006B0

تعداد پیکسل ها:

480*480

اندازه طرح مکانیکی (W*H*T):

56.18*59.71*2.2

IC/LCM IC درایور:

ST7701S

Pixel Pitch (W*H):

0.111 * 0.111

رابط LCM:

رابط MIPI BIT

دمای عملیاتی:

-20+70

منطقه فعال:

Φ53.28

درجه لومن:

450cd/m²

برجسته کردن:

2صفحه نمایش LCD ۱ اینچی,صفحه نمایش LCD سوئیچ چرخش,صفحه نمایش LCD دایره ای پزشکی

Rotary Switch LCD display screen

Medical Circular LCD display screen

توضیحات محصول

2.1 اینچ LCD دورگردصفحه LCD TFT ۲٫۱"

TXW210006B0 یک صفحه نمایش LCD TFT دایره ای ۲٫۱ اینچی با قطب معکوس ۴۸۰ * ۴۸۰ رنگ است. از رابط MIPI پشتیبانی می کند و به طور گسترده ای در لوازم خانگی هوشمند، کنترل های از راه دور هوشمند،سوئیچ های چرخش هوشمند، آموزش کودکان، ابزار پزشکی، اتصال هوشمند خودرو و سایر محصولات.

TXW210006B0 یک TFT-LCD دایره ای با روشنایی 450 نیت (ارزش معمولی) است. این می تواند در دما در محدوده -20 ° C تا +70 ° C کار کند، با محدوده دمای ذخیره سازی -30 ° C تا +80 ° C.

محصول:	2.1 اینچ صفحه نمایش TFT دایره ای	صفحه لمسی:	بدون لمس (با CTP اختیاری)
قطعنامه:	480*480 نقطه	ابعاد شیشه پوشش:	قابل تنظیم
جهت مشاهده:	IPS (کل زاویه دید)	رابط:	MIPI
شماره پین:	30 پین	ابعاد طرح:	56.1859.712.2mm
IC راننده LCM:	ST7701S	نورپردازی سطح:	450 Cd/m2 ((نیت)
طول عمر LED:	30،000 ساعت	انطباق	مطابقت با CE&FCC و RoHS

2.1 اینچ LCD دور، دور TFT LCD 2.1 "نقشه

صفحه نمایش کوچک LCD دایره ای 450nits ماژول LCD گرد رابط MIPI 2.1 اینچ 0

توضیحات عملکرد ماژول

پين شماره	نماد	عملکردی
1	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
2	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
3	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
4	VCمن	منبع برق برای LCD
5	IOVCC	منبع برق برای I/O
6	تنظیم مجدد	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
7	TE	براي جلوه ي پاره شدن، پالس سر را قابيز کنيد.
8	PWM	PWM (تعدیل عرض نبض) سیگنال رانندگی LED.
9	GND	زمین قدرت
10	MIPI_0P	قطب مثبت داده های فرقی ولتاژ پایین 0 سیگنال
11	MIPI_0N	قطب منفی دیفرانسیل ولتاژ پایین داده های سیگنال 0
12	GND	زمین قدرت
13	MIPI_1P	قطب مثبت داده های فرقی ولتاژ پایین 1 سیگنا
14	MIPI_1N	قطب منفی سیگنال دیفرانسیل ولتاژ پایین
15	GND	زمین قدرت
16	CLKP	قطب مثبت سیگنال ساعت فرقی ولتاژ پایین
17	CLKN	قطب منفی سیگنال ساعت فرقی ولتاژ پایین
18	GND	زمین قدرت
19	NC	هیچ ارتباطی نیست.
20	NC	هیچ ارتباطی نیست.
21	GND	زمین قدرت
22	NC	هیچ ارتباطی نیست.
23	NC	هیچ ارتباطی نیست.
24	GND	زمین قدرت
25	CTP_INT	خروجی قطع پنل لمسی
26	CTP_SDA	داده های I2C پنل لمسی
27	CTP_SCL	ساعت I2C پنل لمسی
28	CTP_RESET	تنظیم مجدد پنل لمسی
29	CTP_VCI	پنل لمسی Pبـهعرضه2.8 تا 3.3 ولت
30	GND	زمین قدرت

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 4 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول های زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	2.8	...	3.2	V	...
جریان جلو	من_F	...	80	...	mA	...
روشنایی ((با ال سی دی))	Lv	...	450	...	cd/m²	...
طول عمر LED	N/A	...	30,000	...	ساعت	یادداشت 1

يادداشت:

(1) زمان زندگی LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در IL = 20mA / LED تعریف شده است. زمان زندگی LED می تواند کاهش یابد اگر IL کار بیشتر از 25mA / LED باشد.

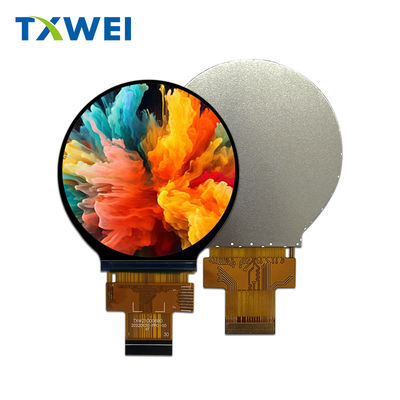

2.1 اینچ دور LCD، دور TFT LCD 2.1" تصویر واقعی محصول

کارخانه و تاسیسات
