4.7 اینچ SPI TFT صفحه نمایش LCD 720 * 1280 پیکسل 25 پین رابط MIPI JD9365DA Driver IC

محصولات

4.7 اینچ SPI TFT صفحه نمایش LCD 720 * 1280 پیکسل 25 پین رابط MIPI JD9365DA Driver IC

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

Model Number

TXW470008B0

تعداد پیکسل ها:

720*1280

IC/LCM IC درایور:

JD9365DA

تعداد پین های Lcm:

چیدمان پیکسلی:

نوار RGB

نوع LCD:

به طور معمول سیاه و سفید

رابط LCM:

رابط MIPI BIT

Pixel Pitch (W*H):

61.4*112.6*1.6

روشنایی:

400 سی دی در متر مربع

برجسته کردن:

صفحه نمایش LCD tft RGB,صفحه نمایش تراشه ای,صفحه نمایش LCD JD9365DA

Stripe tft lcd screen

JD9365DA tft lcd screen

توضیحات محصول

معرفی محصول

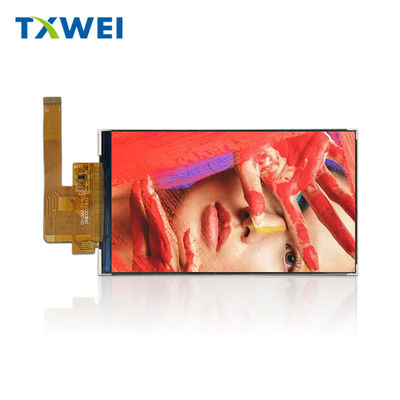

صفحه نمایش 4.7 اینچی SPI TFT یک صفحه نمایش LCD TFT رنگی با رابط 720 * 1280 متریکس نقطه ای MIPI است که دارای صفحه نمایش رنگی غنی و وضوح بالا است.ارائه یک تجربه بصری روشن به کاربرانمناسب برای دستگاه های پرداخت، مانیتورهای کودک، نمایش دستگاه های نظارت، دستگاه های حضور کنترل دسترسی، دستگاه های امنیتی، دستگاه های دستی، پانل های نمایش آموزش کودکان و غیره.

این ماژول 4.7 اینچی MIPI TFT TXW470008B0 با یک آی سی درایور JD9365DA ساخته شده است. از رابط MIPI BIT پشتیبانی می کند و ولتاژ منبع برق (VDD) 15V دارد.می تواند در محدوده دمای -20 °C تا +70 °C کار کند و در محدوده دمای -30 °C تا +80 °C ذخیره شود.

بر اساس این محصول 4.7 اینچی MIPI TFT ، فناوری Tianxianwei راه حل های سفارشی متفاوت را ارائه می دهد ، از جمله اما محدود به:

سفارشی سازی پس نور: نوع و روشنایی پس نور را با توجه به نیازهای محصول تنظیم کنید.

سفارشی سازی رابط: تغییر ساختار و رابط کابل صفحه LCD برای انطباق با سیستم عامل های سخت افزاری خاص.

ادغام صفحه لمسی: صفحه لمسی مقاوم یا ظرفیتی اختیاری می تواند تجربه تعامل کاربر را بهبود بخشد.

ویژگی ها

محصول:	4صفحه نمایش LCD TFT 7 اینچی
شماره مدل	TXW470008B0
قطعنامه:	720*1280
جهت مشاهده:	ساعت 12
رابط:	MIPI BIT
ابعاد طرح:	61.4112.616(ملی متر)
منطقه فعال:	58.104 ((H) *103.296 ((V)(ملی متر)
شماره پین:	25 پین
اتصال:	فلج کردن FPC
نورپردازی سطح:	400 Cd/m2 (نیت)
طول عمر LED:	430،000 ساعت
گواهی:	ISO9001:2015 / ISO1400:2015
انطباق	مطابقت با Rohs و CE و FCC

طرح طرح

4.7 اینچ SPI TFT صفحه نمایش LCD 720 * 1280 پیکسل 25 پین رابط MIPI JD9365DA Driver IC 0

4.7 اینچ SPI TFT صفحه نمایش LCD 720 * 1280 پیکسل 25 پین رابط MIPI JD9365DA Driver IC 1

توضیحات عملکرد ماژول

پين شماره	نماد	عملکردی
1	GND	زمین قدرت
2	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
3	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
4	GND	زمین قدرت
5	VCC2.8 ولت	منبع برق 25-3.6 ولت
6	GND	زمین قدرت
7	VDDIاوه1.8 ولت	منبع برق 1.65-3.3V
8	RST	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
9	LPTE	سیگنال اثر ریزش برای همگام سازی MCU با حافظه فریم استفاده می شود
10	NC(ID)	NC
11	GND	زمین قدرت
12	TCN	پین ورودی سیگنال دیفرانسیل MIPI-DSI CLOCK
13	TCP	پین ورودی سیگنال دیفرانسیل MIPI-DSI CLOCK
14	GND	زمین قدرت
15	شماره TDN0	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
16	TDP0	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
17	GND	زمین قدرت
18	TDN1	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
19	TDP1	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
20	GND	زمین قدرت
21	TDN2	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
22	TDP2	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
23	GND	زمین قدرت
24	TDN3	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI
25	TDP3	پین ورودی سیگنال دیفرانسیل داده های MIPI-DSI

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+70	°C
دمای ذخیره LCM	T_STG	-30	+80	°C
رطوبت	RH	...	90	%

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پشتی یک نوع روشنایی لبه ای با 10 دی ای دی سفید است. ویژگی های روشنایی پشتی در جداول زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	14.5	...	16	V	...
جریان جلو	من_F	...	40	...	mA	...
روشنایی ((با ال سی دی))	Lv	...	280	...	cd/m²	...
طول عمر LED	N/A	...	30,000	...	ساعت	یادداشت 1

يادداشت:

(1) زمان زندگی LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در IL = 20mA / LED تعریف شده است. زمان زندگی LED می تواند کاهش یابد اگر IL کار بیشتر از 25mA / LED باشد.

Rماده آزمون قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+80°C / 240H	1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخص، عدم نمایش، نمایش غیرطبیعی و نشت کریستال مایع ممنوع است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
2	ذخیره سازی با دمای پایین	-30°C / 240H
3	سرعت بالا	+70°C / 240H
4	دمای پایین کار می کنه	-20°C / 240H
5	ذخیره سازی با دمای بالا / رطوبت	50+5°C x 90%RH / 48H
6	گرم و سرد شوک	حالت استاتیک، -30°C ((۱ ساعت) ~60°C (1 ساعت) ~-30°C ((۱ ساعت) ، بسته بندی، 10 چرخه

تصویر محصول
