2.4 اينچ نمايشگر لمسي ظرفيت دار، پانل چند لمسي ظرفيت دار 240x320 نقطه

محصولات

2.4 اينچ نمايشگر لمسي ظرفيت دار، پانل چند لمسي ظرفيت دار 240x320 نقطه

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

شماره مدل

TXW240091S0-CTP

نوع LCD:

به طور معمول سیاه و سفید

اندازه:

چیدمان پیکسلی:

نوار RGB

عنصر درایو:

ماتریس فعال TFT

دمای عملیاتی:

-20+70

منطقه فعال:

36.72*4896

درجه لومن:

600cd/m²

تعداد پیکسل ها:

240*320

برجسته کردن:

2صفحه نمایش LCD TFT 4 اینچی,صفحه LCD 240*320 با لمسی

240*320 Touch TFT LCD Screen

توضیحات محصول

2.4 اینچ TFT LCD با صفحه لمسی PCAP

2.4 اینچ QVGA 240x320 نقطه TFT LCD Display MCU Interface با PCAP Projected Capacitive Touch

TXW240091S0-CTP یک ماژول TFT-LCD نوع QVGA TN با رابط MPU 2.4 اینچ 8/16 بیتی با صفحه لمسی ظرفیت (CTP) است. این یک ماژول TFT ماتریس فعال عمودی / عمودی با حالت انتقال است.وضوح آن 240x320 پیکسل است. این ماژول صفحه نمایش 2.4 اینچی TFT دارای IC کنترل ST7789 است ، از رابط MPU پشتیبانی می کند و CTP رابط I2C است. روشنایی 600cd / m2 ، محدوده دمای کار -20 ~ + 70 ° C است ،و محدوده دمای ذخیره سازی -30 ~ + 80 °C استاین طراحی بسیار مناسب برای نمایشگر دستی FRID، نمایشگر ابزار، نمایشگر تجهیزات پزشکی، نمایشگر لوازم خانگی، نمایشگر تجهیزات صنعتی، ضبط کننده رانندگی،تجهیزات عکاسیولتاژ منبع برق (VCC) برای هدایت پانل LCD 3V است.

محصول:	2.4 اینچ CTP TFT LCD	قطعنامه:	240x320 نقطه
صفحه لمسی:	با CTP	ابعاد شیشه پوشش:	قابل تنظیم
ابعاد طرح:	46.3263.86367mm	جهت مشاهده:	تمام ساعت
رابط:	8/16 بیت MCU + I2C (PCAP)	شماره پین:	۴۰ پین
IC راننده LCM:	ST7789	نورپردازی سطح:	600 Cd/m2 ((نیت)
طول عمر LED:	30،000 ساعت	انطباق	مطابقت با CE و FCC و RoHS

چرا ما را انتخاب کنید؟

1ما راه حل سفارشی LCD Display را ارائه می دهیم.

آیا محصول شما دارای الزامات کاربردی خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی است که نیاز به صفحه نمایش سفارشی دارد؟تيان شيانويمی تواند نیازهای LCD سفارشی شما را برآورده کند.

2. راه حل های کلی برای صفحه لمسی و نمایش

نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟تيان شيانويمی تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوایی و نوری را ارائه دهد.

3تعهد به کیفیت قابل اعتماد

تيان شيانويما با ISO9001:2015 و ISO14000 واجد شرایط هستیم، که با قوانین RoHS، CE،FCC و سایر قوانین زیست محیطی در بازارهای جهانی مطابقت دارد. ما کیفیت را از طریق مدیریت تولید IQC،PQC و OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.

4عرضه بلند مدت

در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از پیش برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.

2.4 اینچ LCD TFT با صفحه لمسی PCAP نقاشی

2.4 اينچ نمايشگر لمسي ظرفيت دار، پانل چند لمسي ظرفيت دار 240x320 نقطه 0

2.4 اينچ نمايشگر لمسي ظرفيت دار، پانل چند لمسي ظرفيت دار 240x320 نقطه 1

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+60	°C
دمای ذخیره LCM	T_STG	-30	+70	°C
دمای عملیاتی و رطوبت TP (20% ~ 90%RH)	T_OPR	-20	+60	°C
درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH)	T_STG	-30	+70	°C
رطوبت	RH	-	90	%

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 4 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول های زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	2.8	-	3.2	V	-
جریان جلو	من_F	...	80	-	mA	-
روشنایی ((با ال سی دی))	Lv		TBD	...	cd/m²	-
طول عمر LED	N/A	....	30,000	...	ساعت	یادداشت 1

يادداشت:

زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده است_L=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار I_Lبیشتر از 25mA/LED باشد.

LCMتوضیحات پین

پين شماره	نماد	عملکردی
1 تا 2	GND	زمین قدرت
3	TE	سیگنال اثر ریزش برای همگام سازی MCU با حافظه فریم استفاده می شود
4	GND	زمین قدرت
5	VCC	منبع برق برای LCD
6	IOVCC	منبع برق برای I/O
۷ تا ۲۲	DB15~DB0	اتوبوس اطلاعات متوازي رابط MCU
23	GND	زمین قدرت
24	تحقیق و توسعه	Rداده هاي گوشي در حال بالا رفتن هستند.
25	WR	فعال کردن نوشتن در رابط موازی MCU.
26	RS	نمایش داده ها/پین انتخاب فرمان در رابط موازی.
27	CS	ورودی سیگنال انتخاب چیپپین
28	تنظیم مجدد	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
29	GND	زمین قدرت
30	IM0	حالت رابط MCU را انتخاب کنید
31	GND	زمین قدرت
32	CTP_VDD	منبع برق برای LCD
33	CTP_RST	تنظیم مجدد پنل لمسی
34	CTP_INT	خروجی قطع پنل لمسی
35	CTP_SDA	داده های I2C پنل لمسی
36	CTP_SCL	ساعت I2C پنل لمسی
37	GND	زمین قدرت
38	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
39	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
40	GND	زمین قدرت

ویژگی های نوری

2.4 اينچ نمايشگر لمسي ظرفيت دار، پانل چند لمسي ظرفيت دار 240x320 نقطه 2

يادداشت:1زاویه مشاهده زاویه ای است که نسبت کنتراست در آن بیشتر از 10 است. زاویه های مشاهده برای جهت افقی یا 3، 9 ساعت و عمودی یا 6 ساعت تعیین می شوند.جهت ساعت 12 نسبت به محور نوری که برای سطح LCD نرمال است (به FlGURE 1 مراجعه کنید).

2اندازه گیری کنتراست باید با زاویه دید ◎= 0 و در مرکز سطح LCD انجام شود.سپس به حالت تاریک (سیاه). (ببین FlGUR 1) نسبت کنتراست روشنایی (CR) به صورت ریاضی تعریف شده است.

3انتقال، ارزش بدون APF و بدون CG است.

4مختصات کروماتیسیت رنگی که در جدول بالا مشخص شده است باید از داده های طیف اندازه گیری شده با تمام پیکسل ها در ابتدا قرمز، سبز، آبی و سفید محاسبه شود.اندازه گیری در مرکز پانل انجام می شود..

5اندازه گیری زمان پاسخ الکتروپتیک به عنوان FlGURE2 با تغییر سیگنال ورودی "داده" ON و OFf انجام می شود.زمان مورد نیاز برای تغییر روشنایی از 10٪ به 90٪ Tr و 90٪ به 10٪ Tf است..

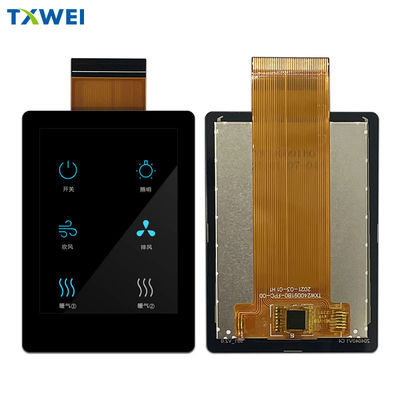

2.4 اینچ LCD TFT با صفحه لمسی PCAP تصویر واقعی محصول

برچسب ها:

محصولات

مقدار تولیدی:	negotiate
قیمت:	negotiate
بسته بندی استاندارد:	cardboard
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000pcs

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

Place of Origin

Guangdong,China

نام تجاری

TXWEI

گواهی

CE ROHS FCC

شماره مدل

TXW240091S0-CTP

نوع LCD:

به طور معمول سیاه و سفید

اندازه:

2.4

چیدمان پیکسلی:

نوار RGB

عنصر درایو:

ماتریس فعال TFT

دمای عملیاتی:

-20+70

منطقه فعال:

36.72*4896

درجه لومن:

600cd/m²

تعداد پیکسل ها:

240*320

Minimum Order Quantity:

negotiate

قیمت:

negotiate

Packaging Details:

cardboard

Delivery Time:

Payment Terms:

L/C TT D/P

Supply Ability:

10000pcs

برجسته کردن

2صفحه نمایش LCD TFT 4 اینچی,صفحه LCD 240*320 با لمسی

240*320 Touch TFT LCD Screen

توضیحات محصول

2.4 اینچ TFT LCD با صفحه لمسی PCAP

2.4 اینچ QVGA 240x320 نقطه TFT LCD Display MCU Interface با PCAP Projected Capacitive Touch

محصول:	2.4 اینچ CTP TFT LCD	قطعنامه:	240x320 نقطه
صفحه لمسی:	با CTP	ابعاد شیشه پوشش:	قابل تنظیم
ابعاد طرح:	46.3263.86367mm	جهت مشاهده:	تمام ساعت
رابط:	8/16 بیت MCU + I2C (PCAP)	شماره پین:	۴۰ پین
IC راننده LCM:	ST7789	نورپردازی سطح:	600 Cd/m2 ((نیت)
طول عمر LED:	30،000 ساعت	انطباق	مطابقت با CE و FCC و RoHS

چرا ما را انتخاب کنید؟

1ما راه حل سفارشی LCD Display را ارائه می دهیم.

2. راه حل های کلی برای صفحه لمسی و نمایش

3تعهد به کیفیت قابل اعتماد

4عرضه بلند مدت

2.4 اینچ LCD TFT با صفحه لمسی PCAP نقاشی

2.4 اينچ نمايشگر لمسي ظرفيت دار، پانل چند لمسي ظرفيت دار 240x320 نقطه 0

2.4 اينچ نمايشگر لمسي ظرفيت دار، پانل چند لمسي ظرفيت دار 240x320 نقطه 1

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+60	°C
دمای ذخیره LCM	T_STG	-30	+70	°C
دمای عملیاتی و رطوبت TP (20% ~ 90%RH)	T_OPR	-20	+60	°C
درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH)	T_STG	-30	+70	°C
رطوبت	RH	-	90	%

ویژگی های واحد روشنایی پس زمینه

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	2.8	-	3.2	V	-
جریان جلو	من_F	...	80	-	mA	-
روشنایی ((با ال سی دی))	Lv		TBD	...	cd/m²	-
طول عمر LED	N/A	....	30,000	...	ساعت	یادداشت 1

يادداشت:

زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده است_L=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار I_Lبیشتر از 25mA/LED باشد.

LCMتوضیحات پین

پين شماره	نماد	عملکردی
1 تا 2	GND	زمین قدرت
3	TE	سیگنال اثر ریزش برای همگام سازی MCU با حافظه فریم استفاده می شود
4	GND	زمین قدرت
5	VCC	منبع برق برای LCD
6	IOVCC	منبع برق برای I/O
۷ تا ۲۲	DB15~DB0	اتوبوس اطلاعات متوازي رابط MCU
23	GND	زمین قدرت
24	تحقیق و توسعه	Rداده هاي گوشي در حال بالا رفتن هستند.
25	WR	فعال کردن نوشتن در رابط موازی MCU.
26	RS	نمایش داده ها/پین انتخاب فرمان در رابط موازی.
27	CS	ورودی سیگنال انتخاب چیپپین
28	تنظیم مجدد	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
29	GND	زمین قدرت
30	IM0	حالت رابط MCU را انتخاب کنید
31	GND	زمین قدرت
32	CTP_VDD	منبع برق برای LCD
33	CTP_RST	تنظیم مجدد پنل لمسی
34	CTP_INT	خروجی قطع پنل لمسی
35	CTP_SDA	داده های I2C پنل لمسی
36	CTP_SCL	ساعت I2C پنل لمسی
37	GND	زمین قدرت
38	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
39	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
40	GND	زمین قدرت

ویژگی های نوری

2.4 اينچ نمايشگر لمسي ظرفيت دار، پانل چند لمسي ظرفيت دار 240x320 نقطه 2

3انتقال، ارزش بدون APF و بدون CG است.

2.4 اینچ LCD TFT با صفحه لمسی PCAP تصویر واقعی محصول
