2 اینچ 240x320 نوع IPSMCU 8 BITرابط TFT LCD Screen معرفی محصول

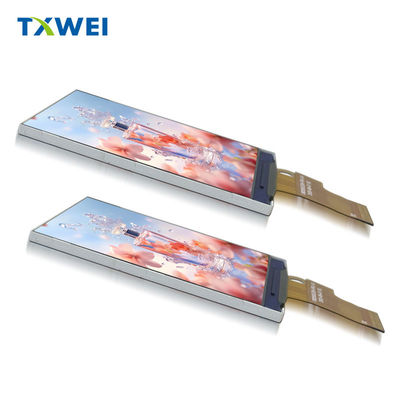

تيان شيانوي TXW200053S0یک صفحه نمایش LCD TFT IPS با اندازه قطبی 2.0 ′′ شکل گرد با وضوح 240x320 پیکسل است.
1این LCD TFT 2 اینچی یک صفحه نمایش IPS TFT است.
2. اين صفحه نمايش LCD 2 اينچ داراي وضوح 240x320 نقطه است
3این صفحه نمایش TFT 2 اینچی زاویه دید کامل دارد و زاویه دید در هر جهت تا 85 درجه است.
4ابعاد کل این صفحه 2 اینچ TFT 34.6*47.83*2.1mm است.
5. اين صفحه نمایش TFT 2 "داخل ساخته شده در راننده IC ST7789V.
6این صفحه LCD TFT 2 اینچی با رابط MCU 8 BIT طراحی شده است.
7. این صفحه نمایش TFT 2 اینچ بدون صفحه لمسی است، CTP و RTP می تواند با توجه به الزامات سفارشی شود.
8. این LCD TFT 2 اینچی می تواند در دمای -20 °C تا +70 °C کار کند. دمای ذخیره سازی -30 °C تا +80 °C است
| محصول: | 2.0" TFT LCD | صفحه لمسی: | بدون صفحه لمسی ((قابل سفارشی کردن) |
|---|---|---|---|
| قطعنامه: | 240x320 نقطه | جهت مشاهده: | همه |
| رابط: |
MCU 8 BIT |
شماره پین: | 22 پین |
| اتصال: | نوع ZIF | نورپردازی سطح: | 400 Cd/m2 |
| دمای عملیاتی: | -20°C تا +70°C | انطباق |
مطابقت با CE&FCC و RoHS |
درخواست
این ماژول LCD 2.0 ′′ TFT به طور گسترده ای در پانل ابزار وسایل نقلیه الکتریکی، PDA دستی، تجهیزات پزشکی، لوازم الکترونیکی خودرو، لوازم خانگی، ضبط کننده رانندگی، دوربین کودکان، DV ورزشی،و غیره
2 اینچ 240x320 نوع IPSMCU 8 BITرابط TFT LCD Screen نقشه محصول
توضیحات عملکرد ماژول
| پين شماره | نماد | عملکردی | یادداشت ها |
| 1 |
A |
منبع برق برای ترمینال ورودی آنود با نور پس زمینه | |
| 2 |
K |
منبع برق برای ترمینال ورودی کاتود با نور پس زمینه | |
| 3 | NC | NC | |
| 4 | NC | NC | |
| 5 | IOVCC | منبع برق برای مدار I/O(1.8V) | |
| 6 | VCC | منبع برق برای مدار DC/DC(2.8V) | |
| 7 | D7 | اتوبوس داده های رابط موازی MCU | |
| 8 | D6 | اتوبوس داده های رابط موازی MCU | |
| 9 | D5 | اتوبوس داده های رابط موازی MCU | |
| 10 | D4 | اتوبوس داده های رابط موازی MCU | |
| 11 | D3 | اتوبوس داده های رابط موازی MCU | |
| 12 | D2 | اتوبوس داده های رابط موازی MCU | |
| 13 | D1 | اتوبوس داده های رابط موازی MCU | |
| 14 | D0 | اتوبوس داده های رابط موازی MCU | |
| 15 | تحقیق و توسعه | خواندن فعال در MCU 8080 رابط موازی | |
| 16 | WR | فعال کردن نوشتن در رابط موازی MCU | |
| 17 | RS | نمایش داده ها/پین انتخاب فرمان در رابط موازی | |
| 18 | CS | ورودی سیگنال انتخاب چیپپین | |
| 19 | TE | پین خروجی اثر پاره کردن برای همگام سازی MPU به نوشتن فریم | |
| 20 | تنظیم مجدد |
ترمينال ورودي سيگنال رو دوباره تنظیم کن فعال️L️. |
|
| 21 | GND | Pزیر زمین | |
| 22 | GND | Pزیر زمین |
AبسلوتمآکسیومRدست زدن
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -20 | +60 | °C |
| دمای ذخیره LCM | TSTG | -30 | +70 | °C |
| رطوبت | RH | 10 | 90 | % |
TFT دی سیCویژگی ها
| ویژگی ها | نماد | دقیقه ای | -آره. | مکس | واحد | یادداشت |
| ولتاژ منبع برق 1 | VDDIO | 1.65 | 1.8 | 3.3 | V | ... |
| ولتاژ منبع برق 2 | VDD | 2.5 | 2.8 | 3.3 | V | ... |
| ولتاژ منبع برق 3 | VDD3 | ... | ... | ... | V | ... |
| منبع برق برای MTP | VPP | ... | ... | ... | V | ... |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 3 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 2.8 | ... | 3.2 | V | ... |
| جریان جلو | منF | ... | 60 | ... | mA | ... |
| روشنایی ((با LCD + CTP) | Lv | ... | 500 | ... | cd/m2 | ... |
| طول عمر LED | N/A | ... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده استL=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار ILبیشتر از 25mA/LED باشد.
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +70°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخص، عدم نمایش، نمایش غیرطبیعی و نشت کریستال مایع ممنوع است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +60°C / 96H | |
| 4 | دمای پایین کار می کنه | -20°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ،50 چرخه |
تصویر محصول
