| مقدار تولیدی: | negotiate |
| قیمت: | negotiate |
| بسته بندی استاندارد: | cardboard |
| دوره تحویل: | 16 |
| روش پرداخت: | L/C TT D/P |
| ظرفیت تامین: | 10000pcs |
| محصول: | 2صفحه LCD TFT 0.0 اینچی | صفحه لمسی: | بدون صفحه لمسی (قابل سفارشی کردن) |
|---|---|---|---|
| قطعنامه: | 240x320 نقطه | ابعاد شیشه پوشش: | بدون (تخصیص پذیر) |
| جهت مشاهده: | 12:00 | رابط: |
رابط SPI 4 BIT |
| شماره پین: | 10 پین | اتصال: | پلاگین (تخصیص پذیر) |
| نورپردازی سطح: | 600 Cd/m2 ((نیت) | طول عمر LED: | 30،000 ساعت |
| آي سي راننده: | ST7789V | انطباق | مطابقت با CE و FCC و RoHS |
2.0 اینچ TFT LCD Display نقشه
توضیحات عملکرد ماژول
| پين شماره | نماد | عملکردی |
| 1 | GND | Pزیر زمین |
| 2 | VCC | منبع برق برای مدار DC/DC |
| 3 | تنظیم مجدد | ترمينال ورودي سيگنال رو دوباره تنظیم کن فعال️L️. |
| 4 | CS | ورودی سیگنال انتخاب چیپپین |
| 5 | دی سی | سیگنال انتخاب ثبت شده |
| 6 | WR | سیگنال استروب بنویسی |
| 7 | تحقیق و توسعه | سیگنال استروب رو بخون |
| 8 | SDA | پین ورودی/خرید داده های سریال |
| 9 | LEDA | منبع برق برای ترمینال ورودی آنود با نور پس زمینه |
| 10 | LEDK | منبع برق برای ترمینال ورودی کاتود با نور پس زمینه |
AبسلوتمآکسیومRدست زدن
| ویژگی ها | نماد | دقیقه ای | مکس | واحد |
| دمای کار LCM | TOPR | -20 | +60 | °C |
| دمای ذخیره LCM | TSTG | -30 | +70 | °C |
| رطوبت | RH | ... | 90 | % |
ویژگی های واحد روشنایی پس زمینه
سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 3 دی ای دی سفید است. ویژگی های روشنایی پس زمینه در جدول های زیر نشان داده شده است.
| ویژگی ها | نماد | دقیقه ای | نوع | مکس | واحد | یادداشت ها |
| ولتاژ جلو | VF | 2.8 | ... | 3.0 | V | - |
| جریان جلو | منF | ... | 60 | ... | mA | - |
| روشنایی ((با ال سی دی)) | Lv | ... | TBD | ... | cd/m2 | - |
| طول عمر LED | N/A | ... | 30,000 | ... | ساعت | یادداشت 1 |
يادداشت:
Rماده آزمون قابلیت اطمینان
| نه، نه | ماده آزمایش | حالت آزمایش | یادداشت ها |
| 1 | نگه داشتن در دمای بالا | +70°C / 96H |
1تست عملکردی خوب است قطعه گمشده، قطعه کوتاه و نامشخصی که در آن نمایش داده نمی شود، نمایش غیرطبیعی و نشت کریستال مایع غیر مجاز است. 2. نه کم حباب هاي درجه حرارت، پايان مهر گشوده و سقوط، قاب قوس قزح.
|
| 2 | ذخیره سازی با دمای پایین | -30°C / 96H | |
| 3 | سرعت بالا | +60°C / 96H | |
| 4 | دمای پایین کار می کنه | -20°C / 96H | |
| 5 | ذخیره سازی با دمای بالا / رطوبت | 50°C x 90%RH /96H | |
| 6 | شوک حرارتی و سرد | حالت ایستاتیک، -20°C ((30 دقیقه) ~60°C (30 دقیقه) ، 10 چرخه |

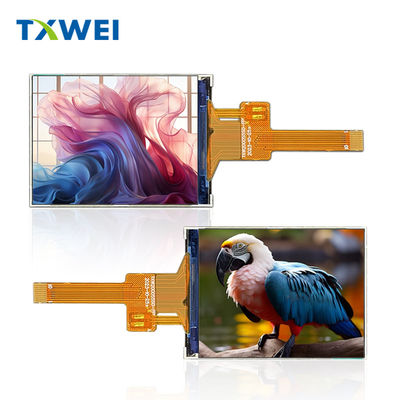

2نمایشگر LCD TFT 0.0 اینچی تصویر واقعی محصول
صفحه لمسی ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
تاسیسات کارخانه و گواهینامه ها
چرا ما را انتخاب کنید؟
1ما راه حل سفارشی LCD Display را ارائه می دهیم.
آیا محصول شما دارای الزامات کاربردی خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی است که نیاز به صفحه نمایش سفارشی دارد؟تيان شيانويمی تواند نیازهای LCD سفارشی شما را برآورده کند.
2. راه حل های کلی برای صفحه لمسی و نمایش
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟تيان شيانويمی تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوایی و نوری را ارائه دهد.
3تعهد به کیفیت قابل اعتماد
تيان شيانويما با ISO9001:2015 و ISO14000 واجد شرایط هستیم، که با قوانین RoHS، CE،FCC و سایر قوانین زیست محیطی در بازارهای جهانی مطابقت دارد. ما کیفیت را از طریق مدیریت تولید IQC،PQC و OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
4عرضه بلند مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از پیش برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
کلمه کلیدی جستجو: tft2.0"، 2.0 tft lcd، 2.40" tft lcd، 2.0 inch tft lcd، tft lcd 2.0، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft، صفحه نمایش 2.0 tft,صفحه نمایش LCD 2.0 اینچی
صفحه نمایش LCD TFT یک ماژول نمایش پیشرفته است که عملکرد بصری استثنایی و فناوری پیشرفته ای را برای طیف گسترده ای از برنامه ها ارائه می دهد.این صفحه نمایش با کیفیت بالا طراحی شده است تا کاربران را با یک تجربه تماشای بی نظیر فراهم کند، دارای تعدادی از ویژگی های چشمگیر است که آن را از سایر صفحه نمایش های LCD در بازار متمایز می کند.
صفحه نمایش LCD TFT دارای وضوح بالایی از 240*3RGB ((H) X320 ((V) است، که اطمینان حاصل می کند که هر تصویر و ویدئویی که نمایش داده می شود شفاف و واضح است.کاربران می توانند از رنگ های زنده و زنده لذت ببرندعنصر درایو متریکس فعال TFT تضمین می کند که صفحه نمایش حتی در حین صحنه های سریع کیفیت بالایی را حفظ کند.
صفحه نمایش LCD TFT از فناوری پیشرفته TFT (ترانزیستور فیلم نازک) استفاده می کند که باعث می شود زمان پاسخ سریع تر و کنتراست و دقت رنگ بهتر باشد.این منجر به یک تجربه بصری واقعی و پویا می شود، باعث می شود آن را برای بازی، ویرایش ویدیو و سایر کارهای گرافیک فشرده ایده آل باشد.
صفحه نمایش LCD TFT با توجه به کاربر طراحی شده است و رابط کاربری دوستانه و کنترل های ساده برای ناوبری آسان ارائه می دهد.شمارش 10 Lcm پین n اجازه می دهد تا برای اتصال آسان و سازگاری با انواع دستگاه ها، که آن را یک گزینه نمایش همه کاره و راحت برای هر راه اندازی می کند.
با روشنایی 600cd / m2 ، صفحه نمایش LCD TFT اطمینان حاصل می کند که تصاویر همیشه روشن و روشن هستند ، حتی در محیط های روشن. علاوه بر این ، صفحه نمایش زاویه تماشای گسترده ای را ارائه می دهد ،به این معنی که رنگ ها و جزئیات ثابت باقی می مانند، مهم نیست که از کجا به صفحه نگاه می کنید.
صفحه نمایش LCD TFT به گونه ای طراحی شده است که از نظر انرژی کارآمد باشد و مصرف انرژی کمتری نسبت به صفحه نمایش LCD سنتی داشته باشد، که آن را به یک انتخاب سازگار با محیط زیست تبدیل می کند. این نه تنها به کاهش هزینه های انرژی کمک می کند، بلکه باعث کاهش هزینه های انرژی می شود.اما همچنین اثرگاه کربن سیستم شما را کاهش می دهد..
صفحه نمایش LCD TFT یک ماژول نمایش پیشرفته است که عملکرد بصری استثنایی، فناوری پیشرفته و طراحی کاربر پسند را ارائه می دهد. با وضوح بالا، فناوری پیشرفته TFT،و بهره وری انرژی، این صفحه نمایش برای طیف گسترده ای از برنامه ها از بازی و سرگرمی تا استفاده حرفه ای و صنعتی مناسب است. تجربه تماشای خود را با صفحه نمایش LCD TFT امروز ارتقا دهید.
| ماده | ارزش ساندارد | واحد |
| شماره مدل | TXW200055S0 | |
| اندازه | 2.0 | اینچ |
| نوع LCD | معمولا سیاه | ... |
| عنصر درایو | ماتریس فعال TFT | ... |
| تعداد پیکسل ها | 240*3RGB ((H) X320 ((V) | نقطه ها |
| ترتیب پیکسل | نوار RGB | ... |
| پیکسل پیچ (W*H) | 0.1275*01275 | mm |
| منطقه فعال | 30.6 ((H) *40.8 (V) | mm |
| شکل مکانیکی اندازه ((W*H*T) | 34.6*47.83*21 | mm |
| جهت مشاهده | تمام ساعت | - |
| IC راننده LCM | ST7789V | - |
| رابط LCM | رابط SPI 4 BIT | - |
| تعداد پين هاي Lcm | 10 | |
| لامپ های روشنایی پس زمینه | 3 | پی سی |
| جریان روشنایی پس زمینه | 60 | mA |
| ولتاژ روشن کننده عقب | 2.8-3.3 | V |
| کار کردن دما | -20+70 | °C |
| ذخیره سازی دما | -30+80 | °C |
| درجه لومن | 600 | cd/m2 |
به دنیای صفحه نمایش LCD TFT TXWEI خوش آمدید - راه حل نمایش کامل برای طیف گسترده ای از برنامه های کاربردی.پانل های LCD همه کاره و مقرون به صرفه برای ارائه عملکرد برجسته طراحی شده اند، دوام و قابلیت اطمینان.
صفحه نمایش LCD TFT TXWEI برای کاربردهای مختلف و سناریوهای مختلف مناسب است، از جمله اما محدود به:
با طیف گسترده ای از برنامه های کاربردی ، صفحه نمایش LCD TXWEI TFT یک افزونه متنوع و ارزشمند برای هر دستگاه یا تجهیزات است.
