جزئیات محصولات

خونه > محصولات >

6.9 اینچ 280 * 1424 رابط HDMI پمپ تزریق پزشکی ابزار ابزار صفحه نمایش LCD

محصولات

6.9 اینچ 280 * 1424 رابط HDMI پمپ تزریق پزشکی ابزار ابزار صفحه نمایش LCD

مقدار تولیدی:	مذاکره کنند
قیمت:	negotiate
بسته بندی استاندارد:	مقوا
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

گوانگدونگ، چین

نام تجاری

TXWEI

گواهی

CE ROHS FCC

شماره مدل

TXW700120B0-HDMI

نوع LCD:

به طور معمول سیاه و سفید

عنصر درایو:

ماتریس فعال TFT

درجه لومن:

500 سی دی در متر مربع

تعداد پیکسل ها:

280*3RGB ((H) X1424 ((V)

اندازه:

برجسته کردن:

6.9 اینچ VGA Driver Board,VGA Driver Board رنگ کامل,ماژول صفحه نمایش LCD TFT

VGA Driver Board full color

TFT lcd screen module

توضیحات محصول

در مورد اين موردSFTO1190GX-7161AN

صفحه نمایش LCD TFT 7 اینچی دارای مشخصات کلیدی زیر است:

اندازه صفحه نمایش: 7 اینچ
قطعنامه:280*1424پیکسل
روشنایی: 500 نیت
رابط:HDMI
عمق رنگ: 16.7M

ویژگی ها و مزایا:

اندازه صفحه نمایش: اندازه قطبی 7 اینچ آن را برای کاربردهای مختلف از جمله نمایشگرهای صنعتی، دستگاه های دستی و تجهیزات قابل حمل مناسب می کند.

رزولوشن: با رزولوشن 280*1424، صفحه نمایش برای برنامه های صفحه نمایش گسترده بهینه شده است و وضوح و جزئیات خوبی را فراهم می کند.اگرچه ممکن است از نظر تراکم پیکسل به اندازه صفحه نمایش های مدرن نباشدنسبت وضوح منحصر به فرد می تواند برای طرح های UI و گرافیک های خاص مفید باشد.

روشنایی: سطح روشنایی 500 نیت تضمین می کند که صفحه نمایش برای استفاده در شرایط مختلف نور، از جمله محیط های بیرونی به اندازه کافی روشن است.این سطح روشنایی برای قابلیت خواندن و دید مفید است.

رابط HDMI: استفاده از رابط HDMI در صفحه نمایش های مدرن رایج است زیرا امکان انتقال داده های با سرعت بالا بین صفحه نمایش و کنترل را فراهم می کند.که برای کاهش تاخیر و بهبود عملکرد کلی مفید است.

کاربردهای بالقوه:

مانیتورهای صنعتی: در تولید و اتوماسیون برای کنترل ماشین یا سیستم های نظارت استفاده می شود.
دستگاه های تلفن همراه: می توانند در تبلت ها، دستگاه های دستی یا دستگاه های قابل حمل استفاده شوند که اندازه و وزن آنها بسیار مهم است.
صفحه نمایش خودرو: در داشبورد های خودرو برای نمایش اطلاعات در یک فرم فشرده مفید است.

ملاحظات طراحی:

اطمینان از سازگاری با قابلیت های خروجی گرافیک دستگاه.
نیاز به انرژی را برای اطمینان از عملکرد کارآمد، به ویژه برای دستگاه های باتری، ارزیابی کنید.
طراحی قاب را در نظر بگیرید تا فضای صفحه نمایش را به حداکثر برساند در حالی که یکپارچگی ساختاری را حفظ کند.

نتیجه گیری:

این نوع صفحه نمایش می تواند به دلیل مشخصات متعادل اندازه ، وضوح ، روشنایی و رابط آن ، به کاربردهای متنوعی پاسخ دهد.ضروری است که در نظر بگیرید که چگونه این پارامترها با برنامه کاربردی مورد نظر و الزامات کاربر هماهنگ می شوند.

ویژگی ها

نه، نه	ماده	مشخصات	واحد
1	اندازه پنل	7.0	اینچ
2	تعداد پیکسل ها	280*1424	پیکسل
3	منطقه فعال	33.6 ((H) × 170.88 ((V)	mm
4	پیکسل پیچ	0.1432 ((H) X 0.1432 ((V) x RGB	mm
5	ابعاد طرح	38.2 ((W) ×181.47 ((H) ×3.45 ((T)	mm
6	تعداد رنگ ها	16.7M	-
7	حالت نمایش	حالت انتقال، معمولا سیاه	-
8	جهت مشاهده	نمایش کامل	-
9	فرمت نمایش	نوار عمودی RGB	-
10	درمان سطح	درخشش	-
11	رابط	HDMI	-
12	نور پس زمینه	لامپ LED سفید	-
13	دمای کار	-30 تا 80	°C
14	دمای ذخیره سازی	-30 تا 80	°C
15	ولتاژ	5v	g

نقشه مکانیکی

6.9 اینچ 280 * 1424 رابط HDMI پمپ تزریق پزشکی ابزار ابزار صفحه نمایش LCD 0

6.9 اینچ 280 * 1424 رابط HDMI پمپ تزریق پزشکی ابزار ابزار صفحه نمایش LCD 1

AبسلوتمآکسیومRدست زدن

ویژگی ها	نماد	دقیقه ای	مکس	واحد
دمای کار LCM	T_OPR	-20	+70	°C
دمای ذخیره LCM	T_STG	-30	+80	°C
دمای عملیاتی و رطوبت TP (20% ~ 90%RH)	T_OPR	-20	+70	°C
درجه حرارت و رطوبت ذخیره سازی (TP SS) (20% ~ 90%RH)	T_STG	-30	+80	°C
رطوبت	RH	...	90	%

ویژگی های واحد روشنایی پس زمینه

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	14	...	16	V	...
جریان جلو	من_F	...	80	...	mA	...
روشنایی ((با LCD + CTP)	Lv	...	450	...	cd/m²	...
طول عمر LED	N/A	...	20,000	...	ساعت	یادداشت 1

توضیحات عملکرد ماژول

پين شماره	نماد	LCMعملکردی
1	GND	زمین
2	NC	هیچ ارتباطی نیست.
3	LEDA	منبع برق برای ورودی آنود چراغ LED
4	LEDA	منبع برق برای ورودی آنود چراغ LED
5	NC	هیچ ارتباطی نیست.
6	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
7	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
8	NC	هیچ ارتباطی نیست.
9	GND	زمین
10	NC	هیچ ارتباطی نیست.
11	NC	هیچ ارتباطی نیست.
12	NC	هیچ ارتباطی نیست.
13	NC	هیچ ارتباطی نیست.
14	NC	هیچ ارتباطی نیست.
15	NC	هیچ ارتباطی نیست.
16	NC	هیچ ارتباطی نیست.
17	GND	زمین
18	NC	هیچ ارتباطی نیست.
19	GND	زمین
20	GND	زمین
21	تنظیم مجدد	پین ورودی سیگنال رو تنظیم کن
22	VDD	منبع برق برای LCD
23	STBYB	حالت آمادگی، معمولاً بالا کشیده میشه.
24	NC	هیچ ارتباطی نیست.
25	GND	زمین
26	D0P	قطب مثبت دیفرانسیل ولتاژ پایین داده های سیگنال 0
27	D0N	قطب منفی دیفرانسیل ولتاژ پایین داده های سیگنال 0
28	GND	زمین
29	D1P	قطب مثبت سیگنال دیفرانسیل ولتاژ پایین
30	D1N	قطب منفی سیگنال دیفرانسیل ولتاژ پایین
31	GND	زمین
32	CLKP	قطب مثبت سیگنال ساعت فرقی ولتاژ پایین
33	CLKN	قطب منفی سیگنال ساعت فرقی ولتاژ پایین
34	GND	زمین
35	D2P	قطب مثبت سیگنال دیفرانسیل ولتاژ پایین 2
36	D2N	قطب منفی سیگنال دیفرانسیل ولتاژ پایین 2
37	GND	زمین
38	D3P	قطب مثبت داده های فرقی ولتاژ پایین3سیگنال
39	D3N	قطب منفی داده های فرقی ولتاژ پایین3سیگنال
40	GND	زمین

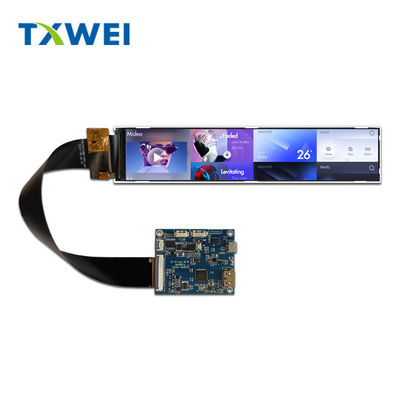

تصویر محصول
