صفحه نمایش LCD TFT 480*480 با رابط 18 بیتی ST7701S RGB

محصولات

صفحه نمایش LCD TFT 480*480 با رابط 18 بیتی ST7701S RGB

مقدار تولیدی:	مذاکره کنند
قیمت:	negotiate
بسته بندی استاندارد:	مقوا
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

گوانگدونگ، چین

نام تجاری

TXWEI

گواهی

CE ROHS FCC

شماره مدل

TXW210001B0

چیدمان پیکسلی:

نوار RGB

درجه لومن:

450cd/m²

Pixel Pitch (W*H):

0.111 * 0.111

دمای عملیاتی:

-30+80

نوع LCD:

به طور معمول سیاه و سفید

تعداد پیکسل ها:

480*3RGB(H)X480(V)

اندازه:

برجسته کردن:

صفحه LCD TFT دور با وضوح بالا ۲٫۱ اینچ,سفارشی سازی LCD TFT گرد,صفحه نمایش LCD کوچک دور TFT OEM

Round TFT LCD Customization

Round TFT small lcd display OEM

توضیحات محصول

2.1" اینچ LCD TFT گردگردمشخصات صفحه نمایش TFT LCD 2.1"

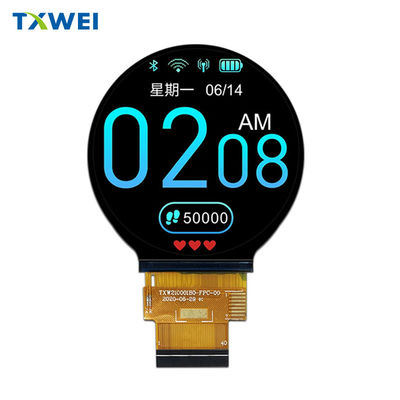

Tianxianwei TXW210001B0 یک ماژول LCD TFT دایره ای با اندازه قطر 2.1 اینچ و وضوح 480 * 480 پیکسل است. این ماژول مجهز به ST7701S است.شامل عملکردهای IC کنترل کننده و راننده است، از رابط RGB 18 BIT پشتیبانی می کند و دارای دامنه ولتاژ منبع برق (VDD) از 2.8V تا 3.3V با مقدار معمولی 3V است

ماژول LCD TFT TXW210001B0 در حالت دایره ای با روشنایی 450 نیت (ارزش معمولی) است. این ماژول همچنین می تواند برای PCAP (Projection Capacitive Touch Screen) اختیاری استفاده شود.می تواند در دمای -20 °C تا +70 °C کار کند; محدوده دمای ذخیره سازی آن از -30 °C تا +80 °C است. این ماژول LCD TFT 2.1 اینچی به طور گسترده ای در لوازم خانگی هوشمند، کنترل های هوشمند از راه دور، سوئیچ های چرخش هوشمند، آموزش کودکان،ابزار پزشکی، اتصال هوشمند خودرو و سایر محصولات.

محصول:	صفحه LCD TFT دایره ای ۲٫۱ اینچ	قطعنامه:	480*480 نقطه
رابط:	RGB 18 بیتی	صفحه لمسی:	بدون
جهت مشاهده:	IPS (80/80/80/80)	آي سي راننده:	ST7701S
شماره پین:	۴۰ پین	اندازه ماژول:	56.1859.7122mm
منطقه فعال:	53.28mm قطر	اتصال:	نوع کانکتور (تخصیص پذیر)
نورپردازی سطح:	450 Cd/m2 (نیت)	دمای عملیاتی:	-20°C تا +70°C
طول عمر LED:	30،000 ساعت	انطباق	مطابقت با CE و FCC و RoHS

2.1" اینچ دور TFT LCD، دایره ای TFT LCD 2.1"

صفحه نمایش LCD TFT 480*480 با رابط 18 بیتی ST7701S RGB 0

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پشتی یک نوع روشنایی لبه ای با4 لامپ های LED سفید. ویژگی های نور پس زمینه

در جدول های زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	V_F	2.8		3.2	V	-
جریان جلو	من_F	...	80	-	mA	-
روشنایی(با ال سي دي)	Lv		450	...	cd/m²	-
طول عمر LED	N/A	....	30,000	...	ساعت	یادداشت 1

يادداشت:

(1)زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در I تعریف شده است_L=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار I_Lبیشتر از 25mA/LED باشد.

توضیحات عملکرد ماژول

پين شماره	نماد	LCM عملکردی
1	LEDA	منبع برق برای ترمینال ورودی آنود با نور پس زمینه
2	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
3	LEDK	منبع برق برای ترمینال ورودی کاتود با نور پس زمینه
4	GND	زمین قدرت
5	VC1	Pعرضه : 2.6V ~ 3.6V
6	تنظیم مجدد	ترمينال ورودي سيگنال رو دوباره فعال کن فعال در ′′L′′
7	NC	NC
8	NC	NC
9	SDA	پین سیگنال ورودی/خرید
10	SCK	ساعت رابط سریال
11	CS	ورودی سیگنال انتخاب چیپپین
12	PCLK	سیگنال ساعت نقطه ای برای عملکرد رابط RGB
13	DE	سیگنال فعال سازی داده برای کار رابط RGB.
14	VSYNC	سیگنال ورودی همگام سازی عمودی (Frame) برای عملکرد رابط RGB.
15	HSYNC	سیگنال ورودی هماهنگ افقی (خطی) برای کار رابط RGB.
16 تا 33	DB0~DB17	اتوبوس اطلاعات رابط RGB
34	GND	زمین قدرت
35	CTP_INT	خروجی قطع پنل لمسی
36	CTP_SDA	داده های I2C پنل لمسی
37	CTP_SCL	ساعت I2C پنل لمسی
38	CTP_RST	تنظیم مجدد پنل لمسی
39	CTP_VCI	پنل لمسی منبع برق 2.8 ~ 3.3V
40	GND	زمین قدرت

2.1" اینچ دور TFT LCD، دایره ای TFT LCD 2.1" تصویر واقعی محصول

کلمه کلیدی جستجو:دور دوم1، دور 2.1 "، دایره ای 2.1 "، دایره ای 2.1 "، دایره ای 2.1 "، دایره ای 2.1 "، دایره ای 2 "، دایره ای 2"1، صفحه نمایش دایره ای ۲٫۱ اینچ، صفحه نمایش دایره ای ۲٫۱ اینچ، صفحه نمایش دایره ای ۲٫۱ اینچ، صفحه نمایش دایره ای1، صفحه نمایش tft 2.1 "، صفحه نمایش tft دایره ای 2.1 اینچ، صفحه نمایش tft دایره ای 2.1 "، صفحه نمایش tft دایره ای 2.1 اینچ، صفحه نمایش tft دایره ای 2.1، صفحه نمایش TFT دایره ای 2.1 اینچ، صفحه نمایش TFT گرد 2.1 "، صفحه نمایش TFT گرد 2.1 "، صفحه نمایش TFT LCD 2.1 "، صفحه نمایش TFT LCD 2.1 "، صفحه نمایش TFT LCD 2.1 "، صفحه نمایش TFT LCD 2.1 "، صفحه نمایش TFT LCD 2.1 ′′، صفحه نمایش TFT LCD 2.1

1.09 اینچ دور TFT LCD، دایره ای TFT LCD 1.09 اینچ
