جزئیات محصولات

خونه > محصولات >

1صفحه نمایش LCD هوشمند پوشیدنی.3 اینچ مربع صفحه نمایش LCD IPS TFT

محصولات

1صفحه نمایش LCD هوشمند پوشیدنی.3 اینچ مربع صفحه نمایش LCD IPS TFT

مقدار تولیدی:	مذاکره کنند
قیمت:	negotiate
بسته بندی استاندارد:	مقوا
دوره تحویل:	16
روش پرداخت:	L/C TT D/P
ظرفیت تامین:	10000 عدد

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

گوانگدونگ، چین

نام تجاری

TXWEI

گواهی

CE ROHS FCC

شماره مدل

TXW130023B1

دمای عملیاتی:

-20+70

چیدمان پیکسلی:

نوار RGB

اندازه:

دمای کار:

26.2 * 29.22 * 1.46

عنصر درایو:

ماتریس فعال TFT

رابط LCM:

رابط 8 بیتی MCU

درجه لومن:

450cd/m²

برجسته کردن:

1.3 اینچ LCD مربع,LCD مربع Full Color 450cd/m2,صفحه نمایش LCD TFT دایره کامل

lcd square Full Color 450cd/m2

TFT LCD display panel Full Circle

توضیحات محصول

1.3 اينچ مربع240x240نسبت نمایشگر LCD TFT تمام رنگیباMCUرابط

1ماژول LCD TFT 3 اینچ، 450cd / m2 IPS 65K رنگ کامل 3.2V با IC راننده ST7789V

MCU به تراشه سریالی یک تراشه چند منظوره است که می تواند سیگنال های رابط MCU را به سیگنال های سریالی برای اتصال دستگاه های خارجی و دستیابی به ارتباط با آنها تبدیل کند.MCU به تراشه سریال دارای مزایای سرعت انتقال سریع است، مصرف انرژی پایین و سهولت استفاده و می تواند در سناریوهای کاربردی مانند سخت افزار کامپیوتر، لوازم خانگی و کنترل صنعتی استفاده شود.

این ماژول نمایش LCD TFT 1.3 اینچی یک صفحه نمایش 12 پین با کانکتور سریال MCU است. این صفحه نمایش TFT یک سوئیچ نیمه هادی برای هر پیکسل فراهم می کند که به طور مستقیم توسط پالس کنترل می شود.بنابراین، هر گره نسبتا مستقل است و می تواند به طور مداوم کنترل شود، که نه تنها سرعت پاسخ نمایش را بهبود می بخشد، بلکه کنترل دقیق را نیز امکان پذیر می کند.اندازه نقطه نمایش 240 * 240 است، با دو حالت نمایش: نمایش افقی و نمایش عمودی. جهت نمایش را می توان تنظیم کرد. ولتاژ کاری این ماژول 3.2V است. راننده IC ST7789 است.و اندازه منطقه نمايش 23 است.4 * 23.4mm؛ اندازه ماژول TFT 26.2 * 29.22 * 1.46mm.

ویژگی ها

ماده	مطالب
شماره بخش	TXW130023B1
اندازه LCD	1.3 اينچ ((شعاعي)
حالت نمایش	معمولا سیاه
قطعنامه	240 ((H) RGB x 240 ((V)
نقطه	0.0975 (H) × 0.0975 ((V) mm
منطقه فعال	23.4 ((H) x 23.4 (V) mm
اندازه ماژول	26.229.22146mm
ترتیب رنگ	RGB نوار عمودی
رابط	MCU 8 BIT Interface
IC درایو	ST7789
روشنایی	450cd/m2
جهت مشاهده	تمام منظره، IPS
لامپ های روشنایی پس زمینه	2 دی ال سفید
دمای عملیاتی	-20°C ~ + 70°C
دمای ذخیره	-30°C ~ + 80°C
تعداد پين هاي Lcm	12پين

طرح طرح

1صفحه نمایش LCD هوشمند پوشیدنی.3 اینچ مربع صفحه نمایش LCD IPS TFT 0

1صفحه نمایش LCD هوشمند پوشیدنی.3 اینچ مربع صفحه نمایش LCD IPS TFT 1

TFTویژگی های DC

ویژگی ها	نماد	دقیقه ای	-آره.	مکس	واحد	یادداشت
ولتاژ تغذیه برای ((DC/DC)	VDD	2.5	2.8	3.3	V
دروازه TFT ON ولتاژ	VGH	12	...	18	V	1,2
TFT Gate OFF ولتاژ	VGL	-10	...	-7	V	1,2
ولتاژ مشترک TFT	Vcom	-2	...	5	V	*3

ویژگی های واحد روشنایی پس زمینه

سیستم روشنایی پس زمینه یک نوع روشنایی لبه ای با 2 دی ای دی سفید است.

در جدول های زیر نشان داده شده است.

ویژگی ها	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت ها
ولتاژ جلو	VF	5.6	...	6.4	V	...
جریان جلو	منF	...	40	...	mA	...
روشنایی ((با ال سی دی))	Lv	...	700	...	cd/m2	...
طول عمر LED	N/A	...	30,000	...	ساعت	یادداشت 1

يادداشت:

(1) زمان عمر LED به عنوان کاهش روشنایی ماژول به 50٪ از روشنایی اصلی در

منL=20mA/LED. زمان زندگی LED می تواند کاهش یابد اگر کار ILبیشتر از 25mA/LED باشد.

توضیحات عملکرد ماژول

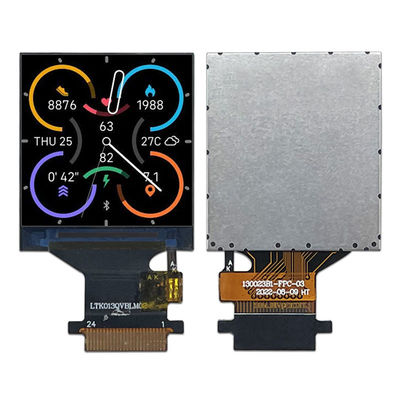

تصویر محصول

تست قابلیت اطمینان

نه، نه	ماده آزمایش	حالت آزمایش	یادداشت ها
1	نگه داشتن در دمای بالا	+70°C / 96H	1تست عملکردی خوب است بخش گمشده، کوتاه بخش مبهم نمایش داده نشده، به طور غیرطبیعی نمایش داده شده و نشت کریستال مایع اجازه نداده 2. نه کم حباب های دمایی، مهر پایان گير بيار و سقوط کن، رنگین کمان
2	ذخیره سازی با دمای پایین	-30°C / 96H
3	سرعت بالا	+60°C / 96H
4	دمای پایین کار می کنه	-20°C / 96H
5	دمای بالا ذخیره رطوبت	50°C x 90%RH / 96H
6	شوک حرارتی و سرد	حالت ثابت,-30°C(30دقيقه)60°C (30دقيقه)50 چرخه

امکانات و گواهینامه ها

1صفحه نمایش LCD هوشمند پوشیدنی.3 اینچ مربع صفحه نمایش LCD IPS TFT 7

در نتیجه، صفحه نمایش TFT مربع، که به عنوان صفحه نمایش LCD مربع نیز شناخته می شود، یک محصول متنوع و با عملکرد بالا است که برای برنامه های مختلف و سناریوها مناسب است. شکل مربع آن،ویژگی های پیشرفته، و عملکرد برتر آن را به یک انتخاب محبوب برای کسب و کارها و افراد به دنبال یک صفحه نمایش برتر می کند.صفحه نمایش مربع TFT از TXWEI را انتخاب کنید و آینده تکنولوژی نمایش را تجربه کنید.
